スタンプ部品仕上げガイド

もつれ、変形、部品同士の損傷を防ぎながらスタンプ金属部品のバリを除去する方法

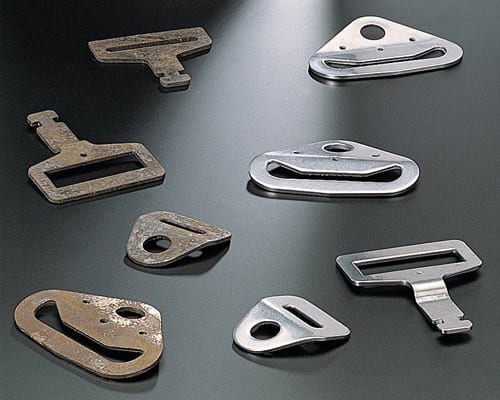

スタンプ加工されたワッシャー、クリップ、ブラケット、薄板金属部品は効率的な大量仕上げ処理の対象になり得ますが、その形状には、ソリッド加工部品にはないリスクがあります。このガイドでは、バリの評価方法、機械とメディアの選定方法、部品間の接触の制御方法、再現性のある生産試験の構築方法を説明します。

スタンピング、ブランキング、パンチング、ファインブランキングでは、部品のダイ側に盛り上がったバリが残ることがあります。バリは組み立ての妨げになったり、コーティングを損傷したり、取り扱い時の危険を生じさせたり、部品が正しく収まることを妨げたりする可能性があります。大量仕上げ処理は大量ロットから軽度および中程度のバリを除去できますが、薄い部品を単に強力な機械に入れるだけでは、1つの欠陥を複数の新たな欠陥に置き換える可能性があります。

平面部品は積み重なって互いを遮蔽することがあります。開いたクリップは互いに引っ掛かることがあります。細長いスタンプ部品は曲がる可能性があります。外観面は互いに擦れ合う一方、小さな穴には摩耗したメディアが入り込むことがあります。そのため、信頼性の高い工程は、投入時のバリ状態、部品形状、機械の動き、メディア形状、投入比率、コンパウンド流量、分離、検査というシステム全体に依存します。

機械ではなくバリから始める

バリの大きさと方向によって、大量仕上げ処理が適切かどうかが決まります。薄く露出したバリは、厚い巻き込みエッジや狭い形状内部に隠れたバリよりも、通常は予測しやすく処理できます。試験前に、バリの位置、ロット全体でのばらつき、そして鋭さまたは寸法管理を維持する必要があるエッジを記録してください。

スタンプ部品がもつれる、積み重なる、または変形する理由

部品同士の相互作用が制限要因になることがよくあります。工程によってバリを正常に除去できても、許容できない数の曲がりや傷のある部品が発生する場合があります。以下のリスクは、一般的な仕上げ検査としてまとめるのではなく、個別に試験する必要があります。

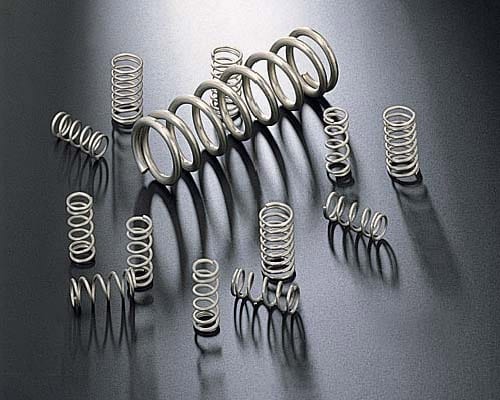

• もつれ:フック、開いたループ、ばね脚、長いスロットは、投入物が循環する際に互いにかみ合うことがあります。
• 積み重なり:平面ワッシャー、シム、ディスクは互いに重なり合い、メディアやコンパウンドが覆われた面に届くのを妨げることがあります。
• 変形:薄い部分は、投入物の重量や強い機械動作によってたわむことがあります。
• 衝突:メディアと部品の比率が低すぎる場合、露出した外観面同士がぶつかることがあります。
• メディアの残留:摩耗したメディアは穴、スロット、折り曲げ形状部に入り込み、分離が困難になることがあります。

小規模な管理済みバッチには、最も壊れやすい形状と、予想される受入れバリの最も広い範囲を含める必要があります。サンプルに最も強い部品または最も処理しやすい部品だけが含まれている場合、その結果は生産を代表するものにはなりません。

部品の動きに合わせて機械を選択する

機械の選択は、部品の循環方法、エッジに到達するエネルギー量、バッチの分離のしやすさに影響します。振動仕上げ機は、多くのプレス加工品にとって実用的な出発点です。その動作は制御可能で、湿式コンパウンドや自動分離と互換性があるためです。

機械動作のより広範な比較については、振動仕上げとバレルタンブリングの比較を参照してください。長いプレス加工品や仕切りが必要な部品については、丸型ボウルだけが唯一の選択肢であると考えるのではなく、振動槽も評価する必要があります。

エッジへの到達性と接触リスクでメディアを選択する

メディアはバリに到達できなければなりませんが、内部に入り込んで詰まる可能性のある形状部分には侵入してはいけません。また、部品間に十分な隙間を作り、直接衝撃を減らす必要があります。そのため、形状は研磨力と同じくらい重要です。

セラミックメディアは、より硬い合金や残留しやすいバリに対して、より強い切削作用を提供できます。プラスチックメディアは、薄い部品、柔らかい部品、または外観品質が重視される部品の開始点としてよく使用されます。これは一般的に、より穏やかな切削作用と低いかさ密度を提供するためです。ただし、適切な選択は依然として、合金、厚さ、バリ高さ、希望するエッジ半径、サイクル時間によって決まります。

穴やスロットに入り込み、回転して固定位置にロックされる可能性があるメディア寸法は避けてください。使用中に寸法が変化するため、摩耗したメディアはふるい分けする必要があります。実用的な方法は、メディア仕様書に記載された公称寸法だけでなく、部品のすべての開口部と摩耗したメディアの最小寸法を比較することです。詳細なガイドについては部品とメディアの分離を参照してください。

攻撃性を高める前に荷重を制御する

バリ除去が遅い場合、振幅を増やしたり、より硬いメディアに切り替えたりすることが最も速い解決策のように見えることがあります。薄いプレス加工品では、その変更により打痕や変形が増加する可能性があります。まず、荷重が自由に循環していること、部品が束になったり積み重なったりしていないことを確認してください。

1. 控えめな部品荷重から開始し、部品を分離した状態に保つために十分な量のメディアを使用します。
2. 試験の開始時、中間時、終了時に循環状態を観察します。
3. 推定される完全なサイクルが完了する前に、時間を決めたサンプルを検査します。
4. バリ除去量、エッジ半径、平面度、外観上の傷、絡まり部品数をそれぞれ個別に記録します。
5. 一度に変更する変数は1つだけにし、承認済みの基準サンプルを保管します。

適切な仕上げ用コンパウンドは、除去された金属片や研磨微粉を懸濁状態に保ち、濡れ性を向上させ、安定したすすぎを支援します。コンパウンド濃度は、見た目や泡の量で推定するのではなく、管理する必要があります。

外観以上の項目を測定する生産試験を構築する

見た目が滑らかなサンプルだけでは、プレス部品の工程を承認するには不十分です。試験では、購入者にとって重要な後工程の機能を保護する必要があります。

• バリ許容基準:残存する最大バリ量または必要なエッジ半径。
• 形状:平面度、開口幅、ばね力、重要寸法。
• 表面:傷、打痕、変色、コーティング適性。
• 取り扱い:絡まった部品、重なった部品、メディアの持ち出し、分離作業。
• 一貫性:通常の受入変動を含む、少なくとも複数ロットでの結果。

工程で傷、残留物、不均一な切削、または循環不良が発生した場合は、複数の設定を同時に変更するのではなく、体系的な振動仕上げトラブルシューティング手順を使用します。

別のバリ取り方法の方が安全な場合

マス仕上げは、すべてのプレス成形部品に適した解決策ではありません。バリが非常に大きい場合、エッジにアクセスできない場合、部品が大量接触に耐えられない場合、または重要な箇所で選択的な材料除去が必要な場合は、ブラッシング、精密研削、熱的方法または電気化学的方法、専用のトリミング工程を検討してください。組み合わせた工程も有効です。最初に大きな欠陥を除去し、その後マス仕上げでエッジの平滑化、洗浄、表面の均一化を行います。

よくある質問

薄いプレス成形ワッシャーは振動バリ取りできますか？

多くの場合可能ですが、積み重なりや曲げについて試験する必要があります。保護性のあるメディア投入、制御された機械強度、部品と摩耗したメディアの両方を分離できるスクリーンが重要です。

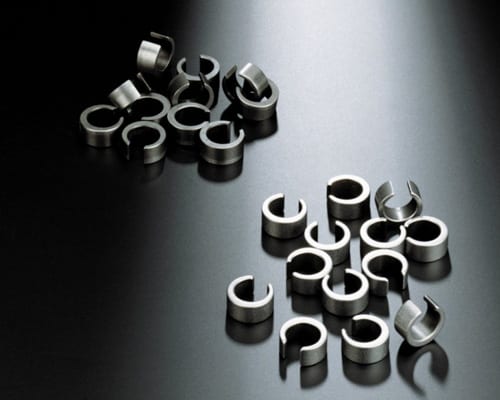

スプリングクリップが絡まらないようにするにはどうすればよいですか？

部品濃度を下げ、直接引っ掛かりを抑えるメディアを使用し、仕切り付きチャンバーまたは区画化された工程を試験し、バッチごとの絡まり部品数を測定します。一部の形状では個別区画が必要になる場合があります。

プレス部品にはセラミックまたはプラスチックメディアを使用すべきですか？

セラミックメディアは、より硬い合金や強いバリに適している場合があります。プラスチックメディアは、薄い部品や外観重視の部品に対してより穏やかな処理となることが多いです。最終的な選定には、実際の合金、バリ、形状、仕上げ要件を用いた試験が必要です。

工程推奨にはどのような情報が必要ですか？

合金、部品寸法と厚さ、バリの位置、穴やスロット、許容エッジ半径、重要公差、バッチ数量、希望サイクル時間、投入状態と目標状態の鮮明な写真を提供してください。
