ねじ山、先端部、凹部を損傷せずに小型ファスナーのバリを除去する方法

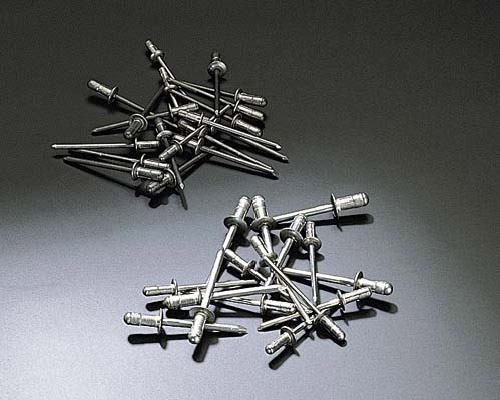

小型ファスナーのバリ取りは、単に部品を明るく見せることだけが目的ではありません。ねじは外観がきれいでもねじゲージに不合格となる場合があります。釘は滑らかでも、打ち込みに必要な先端形状を失うことがあります。ブラインドリベットは外観を改善できても、中空部にメディアが入り込んだり、変形したりする可能性があります。そのため、機械、メディア、コンパウンド、サイクルを選択する前に、図面と組立機能に基づいて仕上げ目標を定義する必要があります。

工程を選ぶ前に欠陥を定義する

ファスナーには、切断バリ、ヘッド成形時の余肉、ねじ始端のバリ、プレス加工された凹部周辺の鋭いエッジ、加工バリ、酸化物やスケールが発生することがあります。これらの欠陥には同じ処理は必要ありません。軽い浮きバリは穏やかな振動仕上げで対応できる場合がありますが、切断端の大きな巻き込みは、バレル研磨前に金型修正や対象を絞った機械加工が必要になることがあります。

バリの位置、向き、付着の強さ、変化させてはいけない表面を記録します。合否基準として、図面要求、限度見本、顕微鏡画像、ねじゲージ、または組立試験を使用します。明るさを機能検査の代わりにしないでください。

小型ファスナーに適した仕上げ機械は？

振動バレルまたは槽型機

「振動仕上げ機は、多くの混合小型ファスナーにとって実用的な出発点です。工程を観察でき、バリ取り、すすぎ、分離を組み合わせることができます。メディアと部品の関係が、絡まりを防ぎ、直接衝突を減らす十分な緩衝性を提供する場合に最も効果を発揮します。長いピンやかみ合う部品には、槽型機、区画式装置、または別の工程が必要になる場合があります。

遠心バレル

遠心バレルは、小型区画内でより高い処理強度を提供できます。これにより、小型精密部品の開発サイクルを短縮できる場合がありますが、投入量を管理し、壊れやすいねじ、先端部、薄肉部を検査する必要性も高まります。この機械がすべての小型ファスナーに自動的に最適な選択肢になるわけではなく、管理されたサンプル試験後に選定する必要があります。

遠心ディスク

遠心ディスク仕上げは、部品とメディアの間に強い相対運動を生み出します。作動すき間、投入量、メディアサイズ、分離計画が部品に適合していれば、頑丈な小型部品に有効です。繊細な先端部、中空部、絡まりやすい部品には慎重な試験が必要です。

磁気仕上げ

磁気仕上げ機小型の磁気ピンを使用し、対応する非鉄およびステンレス部品の細部領域まで到達できます。重いエッジ除去よりも、軽微なバリや表面改善に適しています。開口部や凹部については、残留ピンがないかを確認する必要があり、ファスナー材料および形状に対してプロセスを検証する必要があります。

機能形状に合わせてメディアを選択する

切削要求はメディア選定の一部にすぎません。形状とサイズによって、メディアがバリに到達できるか、凹部をまたぐか、中空リベット内部に入るか、ねじ山間に閉じ込められるかが決まります。セラミックメディアは通常、より強い切削作用を提供しますが、プラスチックメディアは低密度で穏やかな接触が有効な場合によく使用されます。スチールメディアは主にバニシング加工を行うため、切削用メディアの代替として扱うべきではありません。

実際の部品における最小の穴、凹部、ねじ間隔、および内部空洞に対してメディアを比較してください。生産中にメディアは小さくなるため、摩耗したメディアも評価に含めてください。当社のガイド「穴、スロット、ねじ山へのメディア詰まりを防止する方法では、より安全なサイズ関係を構築する方法を説明しています。

「仕上げコンパウンドは、選択した金属とメディアに対して、洗浄、濡れ性、潤滑、および残留物管理をサポートする必要があります。コンパウンド量を増やせば必ずしも保護性能が向上するわけではありません。過剰な泡や残留物は、流動、すすぎ、検査を妨げる可能性があります。

ねじ山、先端部、凹部を保護する方法

1. 可能な場合は、上流工程でバリを低減してください。工具摩耗、切断状態、ヘッダーダイ、穴あけ、ねじ成形によって初期欠陥が決まります。バレル研磨などのマスフィニッシングで、不安定な製造工程を無理に修正すべきではありません。
2. 部品を分離するのに十分な量のメディアを使用してください。ファスナー同士の直接接触は、ねじ山、頭部、先端部、めっき表面を損傷する可能性があります。工程強度を上げる前に、緩衝性を高めてください。
3. 管理されていない混載処理を避けてください。異なる長さや形状の部品は、互いにかみ合ったり、相手を遮蔽したりする可能性があります。リスクや合否基準が異なる場合は、種類ごとに分けて処理してください。
4. 開発中は早期に検査してください。短い検査間隔により、機能形状が変化し始める前にバリが除去される時点を把握できます。
5. 目視検査だけに依存しないでください。ねじゲージ、凹部ゲージ、挿入試験、寸法確認、および代表的な組立試験を使用してください。

投入および絡まり制御

小型部品は、大量バッチでは接触機会が多くなるため、処理が難しい場合があります。釘、ピン、ばね、長いねじは、整列、橋渡し、絡まりが発生する可能性があります。部品濃度を下げ、メディア分離を増やし、処理時間を短縮するか、直接接触を制御できない場合は仕切りを使用してください。適切な投入量は工程開発の結果であり、普遍的に固定された比率ではありません。

薄板プレスクリップやその他のかみ合いやすい形状については、当社の「プレス金属部品のバリ取りガイドをご覧ください。このガイドでは、引っ掛かりや変形が発生する可能性のある部品に対して、同じ接触制御の原則を適用しています。

分離、すすぎ、残留メディア確認

バリ取りサイクルは、二次欠陥を発生させることなく部品を分離および洗浄できる状態になるまで完了ではありません。新品および摩耗したメディアの両方を使用してスクリーンを選定してください。小型ファスナーが意図しない向きでスクリーンを通過しないことを確認してください。ピンやリベットが橋渡し状態になる可能性がある死角がスクリーンにないか検査してください。

湿式仕上げ後は、研磨微粉やコンパウンド残留物を洗い流し、その後、金属および後工程のコーティングプロセスに適合した方法で部品を速やかに乾燥させてください。中空リベット、内部ねじ、凹型ヘッドには、残留メディア、磁気ピン、水分、異物に対する特定の確認が必要です。当社の「部品とメディアの分離ガイドでは、スクリーンおよびサイズ管理に関する判断をさらに詳しく説明しています。

ファスナー仕上げの検証計画を作成する

管理された小規模バッチを使用し、部品材料、硬度または状態、初期バリ、機械、メディア、コンパウンド、水設定、投入量、時間、および観察された動きを記録してください。計画した間隔で固定サンプルを検査してください。バリ除去と機能変化を比較し、両方の要件を満たす最短の安定した処理範囲を選択してください。

• 指定された位置でバリ除去を確認してください。
• 必要なゲージを使用して外部および内部ねじを確認してください。
• 先端部、駆動用凹部、フランジ、中空部、薄肉部を検査してください。
• 該当する場合は、重要寸法および平面度を測定してください。
• メディア分離、清浄度、乾燥、および後工程のコーティング適合性を確認してください。
• 実際の使用状況を再現する組立、挿入、締付け、トルク、またはセッティング試験を実施してください。

正確な受入れ計画は最終製品によって異なります。小型締結部品は、Elite Fastenersが供給する釘およびステープルシステムから、Jingseyewearが製造する眼鏡のような精密な消費者向けアセンブリまで、あらゆる製品に使用されています。そのため、仕上げ処方は一般的な外観目標ではなく、部品図面と用途に従う必要があります。

よくある質問

ねじ切り加工後にねじをバレル研磨できますか？

はい、一部の用途では可能ですが、ねじ形状と適合性を維持する必要があります。試験前後にねじゲージを使用し、メディアサイズを管理して、ねじ始端を丸めたり駆動用凹部を損傷したりする過度に強い処理サイクルを避けてください。

中空リベットにメディアが入り込むのを防ぐにはどうすればよいですか？

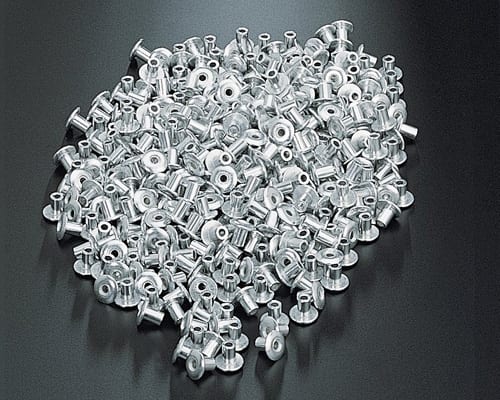

メディアの摩耗後も含めて、中空部分に入り込んだり内部で詰まったりしない形状と最小サイズのメディアを選択してください。実際の生産用メディアで分離性を検証し、工程承認時にはすべての重要な空洞部を検査してください。

バレル研磨によって釘の先端は鈍くなりますか？

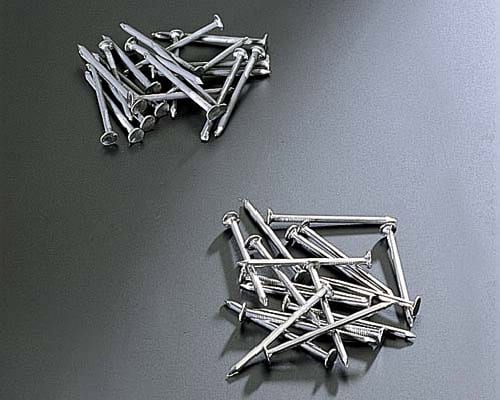

処理が過度に強い場合や部品同士の接触が多い場合は、その可能性があります。先端形状を重要特性として扱い、保守的な工程を使用し、早期に検査を行い、代表的な打ち込みまたは挿入試験で性能を確認してください。
