html 小さな穴、スロット、内部キャビティに適したメディアサイズの選び方 小さな穴、スロット、内部キャビティに適したメディアサイズの選び方 簡単な答え：必要な箇所に到達でき、なおかつ確実に分離できる最小のメディアを選びます。小さいチップはアクセス性を向上させる可能性がありますが、穴に詰まったり、スロットを通り抜けたり、分離を遅らせたり、接触強度を変化させたりすることもあります。そのため、適切なサイズは単純な「小さいほど良い」というルールではなく、形状、欠陥、機械、検査を考慮した判断になります。 重要：代表的な部品でメディアの到達性と分離性を確認してください。カタログ上のサイズは、特定の形状が部品の特徴部を通過し、詰まらずに済むことの証明にはなりません。 1. メディアを選択する前に特徴部を把握する 最小開口部、スロット幅、キャビティ深さ、通路長を記録します。また、ねじ部、シール面、外観面、過度に丸めてはいけないエッジも確認します。重要な寸法は必ずしも公称穴径ではありません。斜めの入口、バリ、横穴、止まり穴キャビティによって、使用可能な通路が狭くなる場合があります。 貫通穴：入口と出口のバリ、断面形状、チップが通過して別の場所に詰まる可能性を確認します。スロット：最短スロット寸法を、メディアの最小断面および向きと比較します。止まり穴キャビティ：メディアが底部に詰まることなく、進入、循環、排出できるか確認します。内部チャンネル：加工目的を達成可能か確認します。チャンネル内部の表面接触は不均一になる場合があります。 2. サイズ表示だけでなく、適合性と機能性で確認する 質問重要な理由試験確認 メディアは進入できるか？大きすぎる形状や向きの悪い形状は、バリに到達できない場合があります。入口と出口をマーキングし、短時間のサイクル後に検査します。 メディアは排出できるか？詰まったチップは、手直し、汚染、顧客リスクを引き起こします。分離および洗浄後に残留した部品数を数えます。 エッジを保護できるか？接触が小さすぎる、または鋭すぎる場合、エッジの丸まりが増加する可能性があります。エッジ半径と重要寸法を測定します。 メディア形状によって有効断面は変化します。円柱形、三角形、角切り形状、プラスチック形状は、同じ特徴部に同じ方法では入りません。形状とサイズを組み合わせて選択し、その後、機械の循環および分離方法を確認してください。 3. 到達性と詰まり・分離性のバランスを取る メディアサイズを小さくすると到達性は向上する可能性がありますが、特にワークに多数の小さな開口部がある場合や、メディアが特徴部のサイズに近づく場合、分離が遅くなることがあります。細かいメディアグレードを承認する前に、機械のスクリーン、磁気、流れ、または振動による分離方法を確認してください。セラミックとプラスチックメディアのガイドでは、メディアの種類と形状を形状条件と合わせて考慮する必要がある理由を説明しています。 目視による振り落としだけに頼らないでください。カウントしたサンプル、洗浄工程、またはキャビティの管理された検査など、定義された残留確認方法を使用してください。合否判定方法は、部品のリスクと顧客要求に合わせる必要があります。 4. サイズを受入欠陥と目標仕上げに合わせる 小さいメディアチップはキャビティに到達できても、大きなバリを除去するために必要な質量や切削作用が不足する場合があります。逆に、大きくて強力なメディアは露出したエッジでは素早く材料を除去できますが、内部の特徴部を処理できない場合があります。内部バリ除去、表面平滑化、エッジのR付け、最終研磨という目的を分けて考えてください。これらには異なる工程段階や機械コンセプトが必要になる場合があります。 繊細な部品や高価値部品では、ばら積み式のバレル仕上げと、ワークを保持するドラッグ仕上げやストリーム仕上げなどの工程を比較してください。機械の選択は、メディアの名称だけではなく、形状条件と損傷リスクに基づいて決定する必要があります。 5. 再現性のあるメディアサイズ試験 最小開口部、深さ、通路長を測定して記録します。使用可能な設備で分離できる候補形状を2種類、候補サイズを2種類選択します。短時間のアクセス試験を実施し、その後、重要なすべての空洞に残留メディアがないか検査します。指定された方法に従って、バリ除去量、エッジ半径、粗さ、または外観仕上げを測定します。新しいサンプルで最適な候補を再度実施し、再現性を確認します。メディア、機械、荷重、コンパウンド/水、サイクル時間、分離方法を記録します。 以下のマス仕上げサンプル試験記録を使用して、サイズ決定とリリース基準を記録します。より広範な機械能力の選択については、ボウルおよびタブ選定ガイドを参照してください。 購入者チェックリスト最小開口部、スロット幅、空洞深さ、通路長初期バリ高さと目標エッジ半径材料、硬度、重要寸法、外観面候補メディアの形状、サイズ、分離方法機械タイプ、荷重比、コンパウンド/水、サイクル時間残留物受け入れ判定方法と文書化されたリリース基準 内部形状用のメディア選定にお困りですか？部品図面または写真、最小通路、初期バリ、目標仕上げをお送りください。設備やメディアを最終決定する前に、アクセス、分離、検査試験の定義をサポートできます。SurfacePolishにプロセスレビューをご依頼ください このガイドはプロセス選定の枠組みです。最終的なメディアサイズ、形状、サイクルは、代表的な部品で確認する必要があります。

html 小さな穴、スロット、内部キャビティに適したメディアサイズの選び方 小さな穴、スロット、内部キャビティに適したメディアサイズの選び方 簡単な答え:必要な形状部に到達でき、かつ確実に分離できる最小のメディアを選びます。小さいチップはアクセス性を向上させる可能性がありますが、穴に詰まったり、スロットを通過したり、分離を遅らせたり、接触強度を変化させたりすることもあります。そのため、適切なサイズは単純な「小さいほど良い」というルールではなく、形状、欠陥、機械、検査に基づく判断になります。 重要:代表的な部品でメディアの到達性と分離性を確認してください。カタログ上のサイズは、特定の形状が対象部位を通過して詰まらないことの証明にはなりません。 1. メディアを選択する前に形状部を把握する 最小開口部、スロット幅、キャビティ深さ、通路長を記録します。また、ねじ部、シール面、外観面、過度に丸めてはいけないエッジも確認します。重要な寸法は公称穴径とは限らず、斜めの入口、バリ、横穴、止まりキャビティによって使用可能な通路が狭くなる場合があります。 貫通穴:入口と出口のバリ、断面形状、チップが通過して別の場所に詰まる可能性を確認します。スロット:最短のスロット寸法をメディアの最小断面および向きと比較します。止まりキャビティ:メディアが進入し、循環し、底部で詰まることなく排出できるか確認します。内部チャンネル:加工目的が達成可能か確認します。チャンネル内部の表面接触は不均一になる場合があります。 2. サイズ表記だけでなく、適合性と機能で判定する 質問重要な理由試験確認 メディアは進入できるか？大きすぎる形状や向きの悪い形状では、バリに到達できない場合があります。入口と出口に印を付け、短時間のサイクル後に検査します。 メディアは排出できるか？詰まったチップは手直し、汚染、顧客リスクを引き起こします。分離および洗浄後に残留部品数を数えます。 エッジを保護できるか？小さすぎる、または接触が鋭すぎる場合、エッジの丸まりが増加する可能性があります。エッジ半径と重要寸法を測定します。 メディア形状によって実効断面は変化します。円柱形、三角形、角度カット形状、プラスチック形状は、同じ形状部に同じ方法で進入するわけではありません。形状とサイズを組み合わせて選択し、その後、機械の循環方法と分離方法を確認します。 3. 到達性と詰まり・分離性のバランスを取る メディアサイズを小さくすると到達性が向上する可能性がありますが、特にワークに多数の小さな開口部がある場合や、メディアが形状部のサイズに近づく場合、分離が遅くなることがあります。細かいメディアグレードを承認する前に、機械のスクリーン、磁気、流動、振動による分離方法を確認してください。セラミック対プラスチックメディアガイドでは、メディアの種類と形状を形状条件と合わせて考慮する必要がある理由を説明しています。 目視による振り落としだけに頼らないでください。カウントしたサンプル、フラッシング工程、またはキャビティの管理検査など、定義された残留確認方法を使用してください。合否判定方法は、部品のリスクと顧客要求に合わせる必要があります。 4. サイズを入荷時の欠陥と目標仕上げに合わせる 小さいメディアチップはキャビティに到達できても、大きなバリを除去するための質量や切削作用が不足する場合があります。一方で、大きく攻撃性の高いメディアは露出したエッジでは素早く材料を除去できますが、内部形状部を処理できない場合があります。目的を分けて考えてください。内部バリ除去、表面平滑化、エッジのR付け、最終研磨には、異なる工程や機械構成が必要になる場合があります。 繊細な部品や高価値部品では、バルクの流動仕上げと、ドラッグ仕上げやストリーム仕上げのようにワークを保持する加工方法を比較してください。機械の選択はメディアの名称だけではなく、形状と損傷リスクに基づいて行う必要があります。 5. 再現性のあるメディアサイズ試験 最小開口部、深さ、通路長さを測定して記録します。使用可能な設備で分離できる2つの候補形状と2つのサイズを選択します。短時間のアクセス試験を実施し、その後、保持されたメディアがないかすべての重要な空洞を検査します。指定されたとおりに、バリ除去量、エッジ半径、粗さ、または外観仕上げを測定します。新しいサンプルで最適な候補を再度実行し、再現性を確認します。メディア、機械、荷重、コンパウンド/水、サイクル時間、分離方法を文書化します。 以下を使用してバレル研磨サンプル試験記録サイズ決定と承認基準を文書化します。より幅広い機械容量の選択については、ボウルおよびタブ選択ガイドを参照してください。 購入者チェックリスト最小開口部、スロット幅、空洞深さ、通路長さ投入時のバリ高さと目標エッジ半径材料、硬度、重要寸法、外観面候補メディアの形状、サイズ、分離方法機械タイプ、荷重比、コンパウンド/水、サイクル時間残留物許容判定方法と文書化された承認基準 内部形状用のメディア選定についてお困りですか？部品図面または写真、最小通路、投入時のバリ、目標仕上げをお送りください。設備やメディアを最終決定する前に、アクセス、分離、検査試験の定義をお手伝いできます。SurfacePolishに工程レビューについてお問い合わせください このガイドは工程選択の枠組みです。最終的なメディアのサイズ、形状、サイクルは、代表部品で確認する必要があります。

html 小さな穴、スロット、内部キャビティに適したメディアサイズの選び方 小さな穴、スロット、内部キャビティに適したメディアサイズの選び方 短い答え：必要な箇所に到達でき、かつ確実に分離できる最小サイズのメディアを選択します。より小さいチップはアクセス性を向上させる可能性がありますが、穴に詰まったり、スロットを通り抜けたり、分離を遅らせたり、接触強度を変化させたりすることもあります。そのため、適切なサイズは単純な「小さいほど良い」というルールではなく、形状、欠陥、機械、検査を考慮した判断になります。 重要：代表的な部品でメディアの到達性と分離性を確認してください。カタログに記載されたサイズは、特定の形状が部品の特徴部を通過し、引っ掛からないことの証明にはなりません。 1. メディアを選択する前に特徴部を把握する 最小開口部、スロット幅、キャビティ深さ、通路長さを記録します。また、ねじ部、シール面、外観面、過度に丸めてはいけないエッジにも印を付けます。重要な寸法は公称穴径とは限りません。斜めの入口、バリ、交差穴、止まりキャビティによって使用可能な通路が狭くなる場合があります。 貫通穴：入口および出口のバリ、断面形状、チップが通過して別の場所に詰まる可能性を確認します。スロット：最短のスロット寸法を、メディアの最小断面および向きと比較します。止まりキャビティ：メディアが入り、循環し、底部で詰まることなく排出できるか確認します。内部チャンネル：加工目的が達成可能か確認します。チャンネル内部での表面接触は不均一になる場合があります。 2. サイズ表示だけでなく、適合性と機能性で評価する 質問重要な理由試験確認 メディアは入ることができますか？大きすぎる形状や向きが不適切な形状は、バリまで到達できない場合があります。入口と出口に印を付け、短時間のサイクル後に検査します。 メディアは出ることができますか？詰まったチップは、手直し、汚染、顧客リスクを引き起こします。分離および洗浄後に残留した部品を数えます。 エッジを保護できますか？小さすぎる、または鋭すぎる接触は、エッジの丸まりを増加させる可能性があります。エッジ半径と重要寸法を測定します。 メディアの形状によって有効断面が変わります。円柱、三角形、アングルカット形状、プラスチック形状は、同じ特徴部に同じ方法で入りません。形状とサイズを組み合わせて選択し、その後、機械の循環方法と分離方法を確認します。 3. 到達性と詰まり・分離性のバランスを取る メディアサイズを小さくすると到達性が向上する場合がありますが、特にワークに多数の小さな開口部がある場合や、メディアが特徴部のサイズに近づく場合、分離が遅くなる可能性があります。細かいメディアグレードを承認する前に、機械のスクリーン、磁気、流動、または振動による分離方法を確認してください。「セラミックとプラスチックメディアのガイドでは、メディアの種類と形状を形状条件と合わせて考慮する必要がある理由を説明しています。 目視による振り落としだけに頼らないでください。カウントしたサンプル、フラッシング工程、またはキャビティの管理された検査など、定義された残留確認方法を使用してください。合否判定方法は、部品のリスクと顧客要求に合わせる必要があります。 4. サイズを受入時の欠陥と目標仕上げに合わせる 小さなメディアチップはキャビティに到達できても、大きなバリを除去するために必要な質量や切削作用が不足する場合があります。逆に、大きく強力なメディアは露出したエッジの材料を素早く除去できますが、内部特徴部を処理できない場合があります。目的を分けて考えてください。内部バリ除去、表面平滑化、エッジの丸み付け、最終研磨には、異なる工程や機械コンセプトが必要になる場合があります。 精密部品や高価値部品では、バルク仕上げ加工と、ドラッグ仕上げやストリーム仕上げのようにワークを保持する工程を比較してください。機械の選択は、メディアの名称だけではなく、形状条件と損傷リスクに基づいて決定する必要があります。 5. 再現性のあるメディアサイズ試験 最小開口部、深さ、および通路長さを測定して記録する。使用可能な装置で分離できる2つの候補形状と2つのサイズを選択する。短時間のアクセス試験を実施し、その後、重要なすべての空洞に残留メディアがないか検査する。指定された内容に従って、バリ除去量、エッジ半径、粗さ、または外観仕上げを測定する。新しいサンプルを使用して最適な候補を再度実行し、再現性を確認する。メディア、機械、負荷、コンパウンド/水、サイクル時間、および分離方法を文書化する。 「マスフィニッシングサンプル試験記録」を使用してサイズ決定とリリース基準を文書化する。より広範な機械容量の選択については、ボウルおよびタブ選定ガイドを参照。 購入者チェックリスト最小開口部、スロット幅、空洞深さ、および通路長さ受入時のバリ高さと目標エッジ半径材料、硬度、重要寸法、および化粧面候補メディアの形状、サイズ、および分離方法機械タイプ、負荷比、コンパウンド/水、およびサイクル時間残留許容判定方法と文書化されたリリース基準 内部形状用のメディア選定でお困りですか？部品図面または写真、最小通路、受入時のバリ、および目標仕上げをお送りください。装置やメディアを最終決定する前に、アクセス、分離、および検査試験の定義をお手伝いできます。SurfacePolishに工程レビューを問い合わせる このガイドは工程選定の枠組みです。最終的なメディアサイズ、形状、およびサイクルは、代表部品で確認する必要があります。

html 小さな穴、スロット、内部キャビティに適したメディアサイズの選び方 小さな穴、スロット、内部キャビティに適したメディアサイズの選び方 短い答え:必要な箇所に到達でき、なおかつ確実に分離できる最小のメディアを選びます。小さいチップはアクセス性を向上させる可能性がありますが、穴に詰まったり、スロットを通り抜けたり、分離を遅らせたり、接触強度を変化させたりすることもあります。そのため、適切なサイズは単純な「小さいほど良い」というルールではなく、形状、欠陥、機械、検査を考慮した判断になります。 重要:代表的な部品でメディアの到達性と分離性を確認してください。カタログ上のサイズは、特定の形状が対象箇所を通過しても閉じ込められないことの証明にはなりません。 1. メディアを選択する前に対象形状を把握する 最小開口部、スロット幅、キャビティ深さ、通路長さを記録します。また、ねじ部、シール面、外観面、過度に丸めてはいけないエッジにも印を付けます。重要な寸法は公称穴径とは限らず、斜めの入口、バリ、交差穴、止まりキャビティによって使用可能な通路が狭くなる場合があります。 貫通穴:入口および出口のバリ、断面、チップが通過して別の場所に閉じ込められる可能性を確認します。スロット:最短のスロット寸法を、メディアの最小断面と向きに照らして比較します。止まりキャビティ:メディアが内部に入り、循環し、底部で詰まることなく排出できるか確認します。内部チャネル:加工目的を達成できることを確認します。チャネル内部の表面接触は不均一になる場合があります。 2. サイズ表記だけでなく、適合性と機能で評価する 質問重要な理由試験確認 メディアは入ることができるか？大きすぎる形状や向きが不適切な形状は、バリまで到達できない場合があります。入口と出口に印を付け、短時間のサイクル後に検査します。 メディアは出ることができるか？閉じ込められたチップは、手直し、汚染、顧客リスクを引き起こします。分離および洗浄後に残留した部品数を数えます。 エッジを保護できるか？小さすぎる、または鋭すぎる接触は、エッジの丸まりを増加させる可能性があります。エッジ半径と重要寸法を測定します。 メディアの形状によって有効断面は変化します。円柱、三角形、角切り形状、プラスチック形状は、同じ箇所に同じ方法で入りません。形状とサイズを組み合わせて選択し、その後、機械の循環方式と分離方法を確認します。 3. 到達性と詰まりおよび分離性のバランスを取る メディアサイズを小さくすると到達性が向上する場合がありますが、特にワークに多数の小さな開口部がある場合や、メディアが対象箇所のサイズに近づく場合は、分離が遅くなることがあります。細かいメディアグレードを承認する前に、機械のスクリーン、磁気、流動、振動による分離方法を確認してください。セラミック対プラスチックメディアガイドは、メディアの種類と形状を形状条件とともに考慮する必要がある理由を説明しています。 目視による振り分けだけに頼らないでください。計数したサンプル、洗浄工程、またはキャビティの管理された検査など、定義された残留確認方法を使用してください。合否判定方法は、部品のリスクと顧客要求に合わせる必要があります。 4. サイズを受入欠陥と目標仕上げに合わせる 小さなメディアチップはキャビティに到達できても、大きなバリを除去するために必要な質量や切削作用が不足する場合があります。逆に、大きく強力なメディアは露出したエッジでは素早く材料を除去できますが、内部箇所を処理できない場合があります。目的を分けて考えてください。内部バリ除去、表面平滑化、エッジの丸み付け、最終研磨には、それぞれ異なる工程や機械方式が必要になる場合があります。 繊細または高価値の部品では、バルク仕上げ処理と、ドラッグ仕上げやストリーム仕上げのようにワークを保持する工程を比較してください。機械の選択は、メディアの名称だけではなく、形状条件と損傷リスクに基づいて行う必要があります。 5. 再現性のあるメディアサイズ試験 最小開口部、深さ、通路長さを測定して記録します。使用可能な装置で分離できる2つの候補形状と2つのサイズを選択します。短時間のアクセス試験を実施し、その後、重要なすべての空洞に残留メディアがないか検査します。指定された内容に従って、バリ除去量、エッジ半径、粗さ、または外観仕上げを測定します。新しいサンプルを使用して最適な候補を再度実行し、再現性を確認します。メディア、機械、負荷、コンパウンド/水、サイクル時間、分離方法を記録します。 次の項目マスフィニッシングのサンプル試験記録を使用してサイズ決定とリリース基準を記録します。より広範な機械容量の選択については、ボウルおよびタブ選定ガイドを参照してください。 購入者チェックリスト最小開口部、スロット幅、空洞深さ、通路長さ投入時のバリ高さと目標エッジ半径材料、硬さ、重要寸法、化粧面候補メディアの形状、サイズ、分離方法機械タイプ、負荷比、コンパウンド/水、サイクル時間残留許容判定方法と文書化されたリリース基準 内部形状向けのメディア選定でお困りですか？部品図面または写真、最小通路、投入時のバリ、目標仕上げをお送りください。設備やメディアを最終決定する前に、アクセス、分離、検査試験の定義をお手伝いします。SurfacePolishに工程レビューをお問い合わせください このガイドは工程選定の枠組みです。最終的なメディアのサイズ、形状、サイクルは、代表部品で確認する必要があります。

html 振動仕上げにおける部品同士の損傷を防ぐ方法 振動仕上げにおける部品同士の損傷を防ぐ方法 簡単な答え: 部品同士の損傷は通常、接触制御の問題です。十分なメディア被覆、適切なメディアのサイズと形状、安定した負荷比、そして部品を分離した状態に保つ機械動作によってワークを保護します。より柔らかいメディアや短いサイクルですべての欠陥が解決すると考えず、変更前後の検査で効果を確認してください。 重要: 同じ傷やへこみでも、ワーク同士の直接接触、メディアの詰まり、汚染、または過度に強い処理など、原因が異なる場合があります。1回の試験では1つの変数だけを管理して原因を切り分けてください。 1. プロセスを変更する前に損傷を特定する 欠陥が発生する場所と、それが導入されるタイミングを記録します。外観面、薄い壁、ねじ、シール面、鋭いエッジを確認します。合わせ面に繰り返し現れる跡は、露出した角にランダムに発生するへこみとは異なる制御上の問題を示します。 傷: 付着した切りくず、破損したメディア、汚染、滑り接触を確認します。へこみまたは衝撃痕: 部品同士の直接接触、落下高さ、充填レベル、過度な機械強度を確認します。エッジ損傷: メディア形状、支持されていない形状部、過剰処理を確認します。不均一な損傷: 積載パターン、循環状態、部品がボウルまたは槽内で分離しているかを確認します。 2. メディアの被覆でワーク同士を分離する メディアは部品を取り囲み、ワーク同士が繰り返し衝突しないようにする必要があります。メディアと部品の比率が低いと部品が露出する可能性があり、機械が過負荷になると循環が制限され局所的な接触が発生することがあります。まず機械メーカーが推奨する充填範囲を基準にし、その後、代表的な負荷で実際の動きを確認してください。 小さな開口部やくぼんだ形状には特別な注意が必要です。大きすぎるメディアは内部表面を保護できない場合があり、小さすぎるメディアは穴に詰まったり、分離が難しくなったりする可能性があります。より幅広い機械および容量の選定については、ボウルおよび槽の選定ガイドを参照してください。 3. リスクに合わせてメディアの形状と硬さを選択する 確認されたリスク試験の方向性測定項目 外観面への衝撃低衝撃メディア、より多い被覆、低い強度へこみ数、外観評価、サイクル時間 汚染による傷清浄なメディア、微粉の除去、材料系統の分離傷の長さ、残留物、メディア状態 互いに接触する薄い形状部積載方法を変更し、落下・接触強度を低減し、治具固定を検討する曲がり、へこみ深さ、寸法変化 メディアの選択は仕上げ目的と常に関連付ける必要があります。より強力な切削メディアはバリをより速く除去できますが、エッジの丸まりや衝撃リスクを高める可能性もあります。メディアの種類を変更する前に、セラミックとプラスチックメディアのガイドを確認してください。 4. 機械動作、負荷、サイクル時間を管理する 機械の種類によって、部品の循環、滑り、分離の仕方が変わります。ボウル型振動機、槽型振動機、回転バレル、遠心システムは同じ接触パターンを作りません。振幅または速度、負荷比、メディア充填量、水およびコンパウンドの状態、実際のサイクル時間を確認してください。損傷がサイクル後半で増加する場合、初期段階ではプロセスが安定していても、表面を過剰処理している可能性があります。 受け入れ時のバリや汚染が残っている場合、単に時間を短縮するだけで接触問題を解決しないでください。代わりに、小規模な工程マトリクスを比較し、最良の結果を試験記録に残してください。 5. 部品同士の原因を切り分けるための再現可能な試験 加工前に代表的な10個の部品を撮影し、ラベルを付けてください。重要な面に印を付け、受け入れ時のバリ、傷、寸法を記録してください。基準となる負荷で実行した後、変更する変数を1つだけにしてください：メディアの被覆率、メディア形状、機械の強度、またはサイクル時間。短時間経過後と最終時間経過後に検査してください。最終バッチだけを検査しないでください。へこみ、傷、エッジ半径、残留物、メディア分離の結果を記録してください。最良の設定を2つ目のサンプルで繰り返し、結果が安定していることを確認してください。 その質量仕上げサンプル試験記録は、変数とリリース判断を記録するための実用的な構成を提供します。 6. 治具固定または別の仕上げ工程を検討すべき場合 一部の形状は、遊離メディアだけでは確実に保護できません。薄いブレード、繊細な外観面、深いキャビティ、厳しいエッジ半径制限のある部品では、治具固定、異なる機械系統、または専用の仕上げ工程が必要になる場合があります。これは、適切なサイクルを見つけられない作業者の失敗ではなく、エンジニアリング上の判断として扱ってください。 購入者チェックリスト損傷はどこに発生し、どのような状態に見えますか？部品の材質、硬度、重量、重要な表面は何ですか？メディアが到達する必要がある最小の穴、スロット、または凹部はどの程度ですか？現在使用しているメディアのサイズ、形状、充填量、状態はどうなっていますか？使用している機械、速度／周波数、負荷、サイクル時間は何ですか？リリースが必要な寸法、エッジ半径、または外観基準は何ですか？ 接触による損傷の低減について支援が必要ですか？部品図面または写真、受け入れ時の欠陥、目標仕上げ、現在の機械およびメディアの詳細を共有してください。管理されたサンプル試験の定義と、確認が必要な変数の特定を支援できます。工程レビューについてSurfacePolishにお問い合わせください このガイドは、エンジニアリング上の選定フレームワークです。最終的なメディア、機械、サイクルの決定は、代表的な部品で確認し、検査結果とともに文書化する必要があります。

html アルミニウム、真鍮、鋼製部品向けのセラミック対プラスチックタンブリングメディア アルミニウム、真鍮、鋼製部品向けのセラミックメディアとプラスチックメディアの選び方 簡単な回答：制御された切削、バリ除去、またはエッジの丸み付けを優先する場合はセラミックメディアを選び、より柔らかい金属、外観面、またはより細かな仕上げ工程で低衝撃・軽接触の処理が必要な場合はプラスチックメディアを選びます。適切な選択は、部品形状、初期欠陥、目標仕上げ、機械の動作、試験結果によっても異なります。 重要：メディアの選択は工程上の判断であり、万能な材料規則ではありません。サプライヤーのページは製品能力を説明し、研究論文は特定条件下でのメカニズムを説明しています。量産用の工程レシピを承認する前に、代表的な部品で結果を確認してください。 1. 仕上げ目的から始める 目的を1つの主要目標と、その他の副次目標に分けます： バリ取り：ねじ、穴、シール面を損傷せずに、定義されたバリを除去します。 エッジの丸み付け：単にエッジを「滑らか」にするのではなく、制御されたエッジ半径を作成します。 平滑化：ピークを低減し、加工痕や鋳造痕をなじませます。 研磨：適切な前処理仕上げの後に、光沢を向上させるか粗さを低減します。 洗浄：部品を過剰処理せずに、油、スケール、または付着した残留物を除去します。 公開研究では、材料除去と表面形状を、粒子接触、工程パラメータ、初期表面状態と関連付けています。そのため、見た目が似ている2つの部品でも、バリの高さ、硬度、形状が異なる場合、同じメディアの挙動が異なることがあります。 2. セラミックとプラスチック：実用的な比較 判断要素セラミックメディアプラスチックメディア 一般的な役割切削、バリ取り、エッジの丸み付け、表面研削低衝撃の平滑化、研磨、分離に配慮が必要な作業 接触挙動高い密度により接触圧力と切削作用を高めることができます軽い接触により、より柔らかい表面や外観面への影響を低減できます 一般的な適合対象鋼、鉄、アルミニウム、真鍮、難しいバリがある部品アルミニウム、真鍮、プラスチック、および衝撃痕が懸念される部品 主なリスク過度なエッジ丸め、メディアの詰まり、または過度に強い処理による外観への影響長いサイクル時間、メディア摩耗、フォームや薬剤への感度、不十分なバリ除去 次の最適な手順エッジ半径の確認を行いながら、形状、サイズ、投入量、時間を管理します分離性、表面外観、摩耗、サイクル時間の安定性を確認します この比較は、公式メディアガイダンスと公開されている仕上げ研究からまとめた選択フレームワークであり、すべてのセラミックまたはプラスチック配合が同一の挙動を示すことを保証するものではありません。 3. メディアを材質と形状に合わせる アルミニウム アルミニウムは、バリを除去するために十分な切削作用が必要なことが多いですが、過度な衝撃や不適切な化学組成は外観上の損傷や残留物を発生させる可能性があります。部品に薄肉部分、目視される面、またはシール面がある場合は、より穏やかな条件で試験を開始してください。必要な箇所に到達できる十分小さいメディアサイズを使用しつつ、穴やスロットに入り込んで残留しないことを確認してください。 真鍮 真鍮製のバルブや継手では、ねじ部、シート部、シール面の保護が必要です。制御されたバリ取りにはセラミックが適している場合があり、より軽い仕上げ工程にはプラスチックが適している場合があります。目的を明確にしてください。ねじを損傷しないバリ取りは、光沢を目的とした外観研磨とは異なります。既存の真鍮製バルブおよび継手ガイドを参照して、部品固有のリスクを確認してください。 鋼およびステンレス鋼 鋼製部品は、多くの軟質合金よりも強い切削作用に耐えられますが、必要な結果は依然として最大限の材料除去ではなく、制御されたエッジ処理である場合があります。小型ファスナーでは、同じ試験記録内でバリ除去、ねじ状態、メディア分離を比較してください。用途の背景については小型ファスナーバリ取りガイドを使用してください。 4. 形状、サイズ、および確認すべき3つの失敗モード メディアの形状と到達性 円柱形、三角形、角切り形状などのさまざまな形状は、スロット、穴、くぼみ部分で異なる挙動を示します。小さいメディアサイズは到達性を向上させる可能性がありますが、分離の難しさや詰まりのリスクを高めることもあります。単に入手可能な最小サイズではなく、処理後に確実に分離できる最小のメディアを選択してください。 部品同士の衝突 混載、メディアの充填不足、不適切な機械動作により、部品同士が衝突する可能性があります。各試験段階の後に、外観面、薄肉部分、鋭利な形状部を検査してください。接触による損傷が許容できない場合は、固定治具、異なる機械方式、または衝撃の少ないメディアと工程の組み合わせを検討してください。 過度なエッジ丸み バリ取りやエッジのR付けは、可能な限り多くの材料を除去することと同じではありません。処理前のバリ高さと処理後のエッジ半径を記録してください。エッジ半径が図面または組立要件を超えて大きくなる場合は、機械全体の方式を変更する前に、切削強度、サイクル時間、またはメディアの攻撃性を下げてください。 5. 機械とコンパウンドの選択 メディアは機械とは別に選択することはできません。ボウル型、槽型、回転バレル、遠心ユニット、ドラッグフィニッシャー、磁気研磨機は、それぞれ異なる接触パターンを生み出します。ボウル型と槽型の比較や容量選定について詳しく知るには、既存の振動機選定ガイドを使用してください。小型精密部品や磁気ピンについては、磁気研磨機のページを比較してください。 湿式工程では、水とコンパウンドの状態にも左右されます。工程に関連する場合は、濃度、泡、汚染、pH、または導電率を追跡してください。乾式仕上げでは異なる管理方法が必要です。媒体、ペーストまたは粉末、集じん、清掃管理を総合的に評価する必要があります。湿式工程のサイクル条件をそのまま乾式メディアに適用しないでください。 6. 購入者が繰り返し実施できる試験方法の例 投入状態を定義する：材質、既知の場合は硬度、バリ高さ、表面欠陥、重要寸法。 重要領域を明示する：ねじ、穴、シール面、外観面、および指定された半径が必要なエッジ。 小規模な組み合わせ試験を実施する：セラミック対プラスチック、2種類のメディアサイズ、2種類のサイクル時間。可能な限り一度に1つの変数だけを変更する。 機械タイプ、投入比率、メディア充填量、コンパウンド/水の状態、速度または周波数、実際のサイクル時間を記録する。 バリ高さ、エッジ半径、指定された場合のRa/Sa、外観欠陥、メディア分離性能を測定する。 試験記録とともにサンプルおよび写真を保管する。繰り返し試験で安定した結果が確認された後にのみ、処理条件を承認する。 印刷可能なマスフィニッシング試験記録を使用して、比較結果を監査可能な状態に保ってください。 7. 見積依頼前の購入者チェックリスト 部品材質、硬度、表面状態 部品寸法、重量、ロットサイズ、生産目標 最小穴/スロットサイズおよびメディア詰まりのリスク 重要なエッジ、ねじ、シール面、外観表面 目標とするバリ高さ、エッジ半径、粗さ、または外観基準 湿式または乾式プロセスの希望、水処理および分離要件 サンプル試験用に共有できる写真または図面 メディアの選定についてサポートが必要ですか？ 部品の材質、形状、発生している欠陥、目標仕上げ、および代表的なサンプルを数点お送りください。試験マトリクスの策定を支援し、確認が必要な機械、メディア、コンパウンドの変数を特定できます。 プロセスについての相談を依頼する 情報源の根拠と証拠の範囲 この記事は、Rösler、OTEC、Walther Trowalによる公開技術情報と、材料除去、接触条件、粗さ測定、積層造形後処理に関する公開研究を統合したものです。メーカーのページでは、それぞれのシステムおよび消耗品について説明しています。研究結果は、記載された試験条件に適用されます。生産パラメータ、仕上げ保証、適合性に関する主張には、代表的なサンプル試験が必要です。

html アルミニウム、真鍮、鋼製部品向けのセラミック対プラスチック研磨メディア カバーデザインの方向性：一般的な機械のヒーロー画像ではなく、選択の判断を示す。カバーを再設計する場合にのみ、英語ラベル「セラミックメディア」と「プラスチックメディア」を追加する。 アルミニウム、真鍮、鋼製部品向けのセラミック対プラスチックメディアの選び方 簡単な答え：制御された切削、バリ除去、またはエッジの丸み付けを優先する場合はセラミックメディアを選択する。より柔らかい金属、外観面、またはより細かい仕上げ工程で、低衝撃かつ軽い接触の処理が必要な場合はプラスチックメディアを選択する。適切な選択は、部品形状、加工前の欠陥、目標仕上げ、機械の動作、試験結果によっても決まる。 重要：メディアの選択は工程上の判断であり、普遍的な材料ルールではない。供給業者のページは製品の能力を説明し、研究論文は特定条件下での作用機構を説明する。生産用の条件を承認する前に、代表的な部品で結果を確認する。 1. 仕上げ目的から始める 目的を1つの主要目標と、その他の副次目標に分ける： バリ取り：ねじ、穴、またはシール面を損傷せずに、定められたバリを除去する。 エッジの丸み付け：単にエッジを「滑らか」にするのではなく、制御されたエッジ半径を作る。 平滑化：突起を減らし、加工痕や鋳造痕をなじませる。 研磨：適切な前仕上げ後に、光沢を向上させるか粗さを低減する。 洗浄：部品を過剰処理せずに、油、スケール、または緩んだ残留物を除去する。 公開研究では、材料除去と表面形状を、粒子の接触、工程パラメータ、初期表面状態と関連付けている。そのため、外見が似ている2つの部品でも、バリ高さ、硬さ、または形状が異なる場合、同じメディアが異なる挙動を示すことがある。 2. セラミックとプラスチック：実用的な比較 判断要素セラミックメディアプラスチックメディア 一般的な役割切削、バリ取り、エッジの丸み付け、表面研削低衝撃の平滑化、研磨、分離に敏感な作業 接触特性高い密度により接触圧力と切削作用を高めることができる軽い接触により、より柔らかい表面や外観面への影響を低減できる 一般的な適用鋼、鉄、アルミニウム、真鍮、および困難なバリアルミニウム、真鍮、プラスチック、および衝撃痕が懸念される部品 主なリスク過度に強い処理によるエッジの丸まり過ぎ、メディアの詰まり、または外観への影響長い処理時間、メディア摩耗、発泡や薬剤への感度、不十分なバリ除去 次の最適な手順エッジ半径の確認を行いながら、形状、サイズ、投入量、時間を制御する分離性、表面外観、摩耗、処理時間の安定性を確認する この比較は、公式メディアガイダンスと公開されている仕上げ研究を基に統合した選定フレームワークです。すべてのセラミックまたはプラスチック配合が同一の挙動を示すことを保証するものではありません。 3. メディアを材料と形状に合わせる アルミニウム アルミニウムはバリを除去するために十分な切削作用を必要とすることが多いですが、過度な衝撃や不適切な化学成分は外観上の損傷や残留物を生じさせる可能性があります。部品に薄肉部、見える面、またはシール面がある場合は、より穏やかな条件で試験を開始してください。必要な形状部へ到達できる十分小さいメディアサイズを使用し、同時に穴や溝に詰まらないことを確認してください。 真鍮 真鍮製のバルブや継手では、ねじ部、シート部、シール面の保護が必要です。セラミックは制御されたバリ除去に適している場合がありますが、プラスチックはより軽い仕上げ工程に適している場合があります。目的を明確にしてください。ねじを保護したバリ取りは、光沢を出す外観研磨とは異なります。既存の真鍮製バルブと継手のガイドで、部品固有のリスクを確認してください。 鋼およびステンレス鋼 鋼製部品は多くの軟質合金よりも強い切削作用に耐えられますが、必要な結果は依然として最大限の材料除去ではなく、制御されたエッジ処理である場合があります。小型ファスナーでは、同じ試験記録内でバリ除去、ねじ状態、メディア分離を比較してください。用途の背景として既存の小型ファスナーのバリ取りガイドを使用してください。 画像デザイン指示：英語で「部品形状」、「メディア到達性」、「接触強度」の簡単な吹き出しレイヤーを追加してください。 4. 形状、サイズ、および確認すべき3つの故障モード メディアの形状と到達性 円柱形、三角形、角切り形状、その他の形状は、溝、穴、くぼみ部分で異なる挙動を示します。小さいメディアサイズは到達性を向上させる可能性がありますが、分離の難しさや詰まりのリスクを高めることもあります。単に入手可能な中で最小のメディアを選ぶのではなく、工程後に確実に分離できる最小サイズのメディアを選択してください。 部品同士の衝突 混載、メディアの被覆不足、または不適切な機械動作により、部品同士が衝突する可能性があります。各試験段階後に、外観面、薄肉部、鋭い形状部分を検査してください。接触による損傷が許容できない場合は、固定方法、異なる機械方式、または衝撃の少ないメディア／工程の組み合わせを検討してください。 エッジの過度な丸まり バリ取りやエッジの丸め加工は、可能な限り多くの材料を除去することとは同じではありません。加工前のバリ高さと加工後のエッジ半径を記録してください。エッジ半径が図面または組立要件を超えて大きくなる場合は、機械方式全体を変更する前に、切削強度、処理時間、またはメディアの攻撃性を下げてください。 5. 機械とコンパウンドの選択 メディアは機械とは独立して選択することはできません。ボウル型、槽型、回転バレル、遠心式ユニット、ドラッグ仕上げ機、磁気研磨機は、それぞれ異なる接触パターンを生み出します。より広いボウル型と槽型の比較、および容量判断については、既存の振動仕上げ機選定ガイドを使用してください。小型精密部品や磁気ピンについては、磁気研磨機のページを比較してください。 湿式工程は、水とコンパウンドの状態にも依存します。工程に関連する場合は、濃度、泡、汚染、pH、または導電率を追跡してください。乾式仕上げでは異なる管理方法が必要です。媒体、ペーストまたは粉末、集じん、清掃管理を一体として評価する必要があります。湿式工程のサイクルをそのまま乾式メディアへ適用しないでください。 6. 購入者が繰り返し実施できる試験方法の例 投入状態を定義する：材料、既知の場合は硬度、バリ高さ、表面欠陥、重要寸法。 重要領域をマーキングする：ねじ、穴、シール面、外観面、規定半径が必要なエッジ。 小規模なマトリクス試験を実施する：セラミック対プラスチック、2種類のメディアサイズ、2種類の処理時間。可能な限り一度に1つの変数を変更してください。 機械タイプ、投入比率、メディア充填量、コンパウンド／水の状態、速度または周波数、実際の処理時間を記録する。 バリ高さ、エッジ半径、指定された場合のRa/Sa、外観欠陥、メディア分離性能を測定する。 試験記録とともにサンプルおよび写真を保管する。繰り返し試験で安定した結果が確認された後にのみ、加工条件を承認する。 印刷可能な大量仕上げサンプル試験記録を使用して、比較結果を監査可能な状態に保ってください。 画像デザイン指示：英語で「投入状態」、「工程変数」、「測定」、「リリース判断」を強調してください。 7. 見積依頼前の購入者チェックリスト 部品材料、硬度、表面状態 部品寸法、重量、バッチサイズおよび生産目標 最小穴径／スロット寸法およびメディア詰まりのリスク 重要なエッジ、ねじ部、シール面および外観面 目標とするバリ高さ、エッジ半径、粗さまたは外観基準 湿式または乾式プロセスの希望、水処理および分離要件 サンプルトライアル用に共有できる写真または図面 メディア選定のサポートが必要ですか？ 部品材料、形状、初期欠陥、目標仕上げおよび代表的なサンプルを数点お送りください。トライアルマトリクスの策定を支援し、確認が必要な機械、メディアおよびコンパウンドの変数を特定できます。 プロセスについての相談を依頼する 情報源の基準および根拠の範囲 この記事は、Rösler、OTECおよびWalther Trowalの公開技術情報に加え、材料除去、接触条件、粗さ測定および積層造形後処理に関する公開研究を統合したものです。メーカーのページでは各社のシステムおよび消耗品について説明していますが、研究結果は記載された試験条件に適用されるものです。生産パラメータ、仕上げ保証および適合性に関する主張には、代表的なサンプルトライアルが必要です。

html アルミニウム、真鍮、鋼部品向けのセラミック対プラスチック研磨メディア カバーデザインの方向性：一般的な機械のヒーロー画像ではなく、選択の判断を示す。カバーを再設計する場合にのみ、「セラミックメディア」と「プラスチックメディア」の英語ラベルを追加する。 アルミニウム、真鍮、鋼部品向けのセラミックメディアとプラスチックメディアの選び方 簡単な答え：制御された切削、バリ除去、またはエッジの丸み付けが優先される場合はセラミックメディアを選ぶ。柔らかい金属、外観表面、またはより細かい仕上げ工程で、低衝撃・軽接触の加工が必要な場合はプラスチックメディアを選ぶ。適切な選択は、部品形状、加工前の欠陥、目標仕上げ、機械の動き、試験結果によって依然として決まる。 重要：メディアの選択は工程上の判断であり、万能な材料規則ではない。サプライヤーのページは製品の能力を説明し、研究論文は特定条件下でのメカニズムを説明する。生産レシピを承認する前に、代表的な部品で結果を確認する。 1. 仕上げ目標から始める 目標を1つの主要な目的と、任意の副次的な目的に分ける： バリ取り：ねじ、穴、シール面を損傷せずに、定義されたバリを除去する。 エッジの丸み付け：単にエッジを「滑らか」にするのではなく、制御されたエッジ半径を作る。 平滑化：突起を低減し、加工痕や鋳造痕をなじませる。 研磨：適切な前仕上げ後に光沢を向上させる、または粗さを低減する。 洗浄：過剰加工することなく、油、スケール、または付着した残留物を除去する。 公開研究では、材料除去と表面トポグラフィーを、粒子接触、工程パラメータ、初期表面状態と関連付けている。そのため、見た目が似ていても、バリ高さ、硬度、形状が異なる2つの部品では、同じメディアでも異なる挙動を示す可能性がある。 2. セラミックとプラスチック：実用的な比較 判断要素セラミックメディアプラスチックメディア 一般的な役割切削、バリ取り、エッジの丸み付け、表面研削低衝撃の平滑化、研磨、分離が重要な作業 接触挙動高い密度により接触圧力と切削作用を高められる軽い接触により、柔らかい表面や外観重視の表面への影響を低減できる 一般的な適用鋼、鉄、アルミニウム、真鍮、除去が難しいバリアルミニウム、真鍮、プラスチック、および衝撃痕が懸念される部品 主なリスク過度なエッジ丸み、メディアの詰まり、または攻撃的すぎる加工による外観への影響長いサイクル時間、メディア摩耗、フォームや薬品への感度、不十分なバリ除去 次の最適な手順エッジ半径の確認を行いながら、形状、サイズ、投入量、時間を制御する分離、表面外観、摩耗、サイクル時間の安定性を確認する この比較は、公式メディアガイダンスと公開されている仕上げ研究を統合して作成した選定フレームワークです。すべてのセラミックまたはプラスチック配合が同一の挙動を示すことを保証するものではありません。 3. メディアを材料と形状に合わせる アルミニウム アルミニウムでは、バリを除去するために十分な切削作用が必要になることが多い一方で、過度な衝撃や不適切な薬剤は外観上の損傷や残留物を発生させる可能性があります。部品に薄肉部、見える面、またはシール面がある場合は、より穏やかな条件での試験から開始してください。必要な形状部に到達できる十分小さいメディアサイズを使用しつつ、穴やスロットに詰まらないことを確認してください。 真鍮 真鍮製のバルブや継手では、ねじ部、シート部、シール面の保護が必要です。セラミックは制御されたバリ除去に適する場合がありますが、軽い仕上げ工程ではプラスチックの方が適している場合があります。目的を明確にしてください。ねじを傷つけないバリ取りは、光沢を出す外観研磨とは異なります。既存の真鍮製バルブおよび継手ガイドで部品固有のリスクを確認してください。 鋼およびステンレス鋼 鋼製部品は多くの軟質合金よりも強い切削作用に耐えられますが、必要な結果は依然として最大限の材料除去ではなく、制御されたエッジ処理である場合があります。小型ファスナーでは、同じ試験記録内でバリ除去、ねじ状態、メディア分離を比較してください。適用状況については小型ファスナーのバリ取りガイドを参照してください。 画像デザイン指示：『部品形状』『メディアの到達性』『接触強度』の英語コールアウトレイヤーを追加する。 4. 形状、サイズ、および確認すべき3つの失敗モード メディア形状と到達性 円柱形、三角形、角度付きカット形状、その他の形状は、スロット、穴、くぼみ部分で異なる挙動を示します。小さいメディアサイズは到達性を向上させる可能性がありますが、分離の難しさや詰まりのリスクを高めることもあります。単に入手可能な最小サイズを選ぶのではなく、工程後に確実に分離できる最小のメディアを選択してください。 部品同士の衝撃 混載、メディア被覆率の不足、不適切な機械動作により、部品同士が衝突する可能性があります。各試験段階後に、外観面、薄肉部、鋭い形状部を検査してください。接触による損傷が許容できない場合は、固定方法、異なる機械方式、または低衝撃のメディア・工程組み合わせを検討してください。 過度なエッジ丸み バリ取りやエッジのR処理は、可能な限り多くの材料を除去することとは異なります。加工前のバリ高さと加工後のエッジ半径を記録してください。エッジ半径が図面または組立要件を超えて大きくなる場合は、機械構想全体を変更する前に、切削強度、サイクル時間、またはメディアの攻撃性を下げてください。 5. 機械とコンパウンドの選択 メディアは機械と切り離して選択することはできません。ボウル型、槽型、回転バレル型、遠心式ユニット、ドラッグフィニッシャー、磁気研磨機は、それぞれ異なる接触パターンを生み出します。より広範なボウル型と槽型の比較および容量判断については、既存の振動仕上げ機選定ガイドを使用してください。小型精密部品や磁気ピンについては、磁気研磨機のページを比較してください。 湿式工程は、水やコンパウンドの状態にも依存します。工程に関連する場合は、濃度、泡、汚染、pH、導電率を追跡してください。乾式仕上げでは異なる管理ロジックが必要です。メディア、ペーストまたは粉末、集じん設備、清掃管理を総合的に評価する必要があります。湿式工程のサイクルをそのまま乾式メディアへ適用しないでください。 6. 購入者が繰り返し実施できる試験方法の例 投入状態を定義する：材料、既知の場合は硬度、バリ高さ、表面欠陥、重要寸法。 重要領域を特定する：ねじ、穴、シール面、外観面、規定半径が必要なエッジ。 小規模な組み合わせ試験を実施する：セラミック対プラスチック、2種類のメディアサイズ、2種類のサイクル時間。可能な限り一度に1つの変数だけを変更する。 機械タイプ、投入比率、メディア充填量、コンパウンド・水の状態、速度または周波数、実際のサイクル時間を記録する。 バリ高さ、エッジ半径、指定された場合のRa/Sa、外観欠陥、メディア分離性能を測定する。 試験記録とともにサンプルおよび写真を保管する。繰り返し試験で安定した結果が確認された後にのみ、加工条件を承認する。 印刷可能なマスフィニッシング試験記録を使用して、比較結果を監査可能な状態に保ってください。 画像デザイン指示：『投入状態』『工程変数』『測定』『リリース判断』を英語で強調する。 7. 見積依頼前の購入者チェックリスト 部品材料、硬度、表面状態 部品寸法、重量、バッチサイズおよび生産目標 最小穴径・スロット寸法およびメディア滞留リスク 重要なエッジ、ねじ部、シール面および外観面 目標バリ高さ、エッジ半径、粗さまたは外観基準 湿式または乾式プロセスの希望、水処理および分離要件 サンプルトライアル用に共有可能な写真または図面 メディア選定のサポートが必要ですか？ 部品材質、形状、発生している欠陥、目標仕上げ、および代表的なサンプルをいくつかお送りください。トライアルマトリクスの策定を支援し、確認が必要な機械、メディア、コンパウンドの変数を特定できます。 プロセスに関する相談を依頼する 情報源の基準と根拠の範囲 この記事は、Rösler、OTEC、Walther Trowalによる公開技術情報と、材料除去、接触条件、粗さ測定、積層造形の後処理に関する公開研究を統合したものです。メーカーのページでは各社のシステムおよび消耗品について説明されています。研究結果は、記載された試験条件に適用されます。生産パラメータ、仕上げ保証および適合性に関する主張には、代表的なサンプルトライアルが必要です。

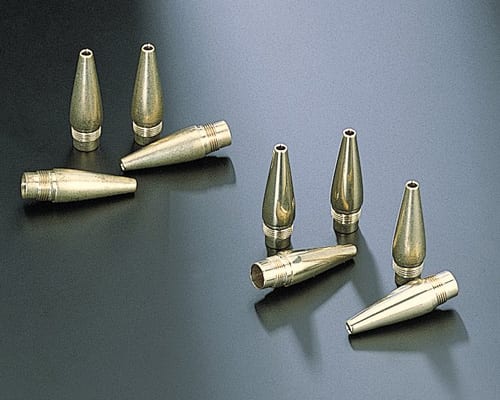

印刷可能な工程管理リソース 小型精密部品向けマスフィニッシング試行記録 この非販促用ワークシートを使用して、投入部品を定義し、管理された1回の仕上げ試行を記録し、結果を比較し、工程が繰り返し実行の準備ができているか判断します。 重要: この記録は、図面、管理計画、安全手順、材料適合性確認、または顧客仕様の代替にはなりません。実際の観察結果と測定値を記録してください。検査していない結果は入力しないでください。 このワークシートの使用方法 部品および合否判定のセクションを、機械またはレシピを選択する前に記入してください。 一貫した照明条件下で代表部品を撮影し、重要な検査箇所を記入してください。 代表的な小ロットを処理してください。主要な変数は一度に1つだけ変更してください。 推測でサイクル時間を延長するのではなく、計画した間隔で検査してください。 生産用の工程範囲を設定する前に、許容可能な試行を再実施してください。 A. 部品および合否判定の定義 項目 記録 試行ID / 日付 / 担当者   部品名 / 図面改訂   材料 / 硬度 / コーティング   部品サイズ / 重量 / バッチ数量   投入時の欠陥および位置   保護すべき重要な特徴 ねじ / 穴 / スロット / シール面 / 鋭利なエッジ / 外観面 / その他: 合否判定基準 バリ限度、エッジ状態、寸法、表面外観、清浄度、および承認済み基準サンプル: 検査方法 目視基準 / 倍率 / ゲージ / 表面測定 / 機能試験: B. 試行レシピおよび投入量 工程項目 設定値または測定値 選択理由 機械 / ボウル、槽、バレルまたは磁気システム     メディア材料 / 形状 / サイズ / 状態     部品投入量 / メディア投入量 / 作業容積     コンパウンド / 水 / 濃度 / 流量     速度 / 振幅 / 方向     計画検査時間     分離 / すすぎ / 乾燥方法     C. 間隔ごとの検査結果 時間 バリ / 欠陥 重要なエッジ 寸法 表面／清浄度 判定 0／基準値           間隔1           間隔2           最終           D. 不具合の証拠と次の変更 「合格」または「不合格」だけを記録しないでください。結果が現れた場所、確認した部品のうち該当した数、次に変更する工程変数を記述してください。 観察されたパターン 記録する証拠 次に管理する確認事項 バリが残る 位置、方向、サイズ範囲、影響を受けたサンプル数 接触が不足しているのか、メディアが大きすぎるのか、または工程エネルギーが不足しているのか？ バリ除去前にエッジが変化する 重要なエッジ測定値と比較写真 エネルギー、間隔、メディア、または上流工程のバリサイズを低減できるか？ 部品同士の接触痕または絡まり 部品の向き、投入構成、影響を受けた表面 投入物はより分離する必要があるか、部品数量を減らす必要があるか、または異なる動きが必要か？ メディアが形状部に入り込む 形状部の開口部、メディア寸法、頻度、除去方法 寸法の一致を避けるにはどの形状またはサイズが適しているか？ E. 再現性とリリース 繰り返し試験IDおよび繰り返しバッチ数: ____________________ 工程範囲の承認状態（承認、条件付き、または却下）: ____________________ 新しい試験なしに変更してはならない変数: ____________________ 生産時の検査頻度: ____________________ 承認者／日付／図面または管理計画の参照: ____________________ 方法論および関連ガイド ワークシートの項目は、基本的な管理試験の原則に基づいています。つまり、まず合否基準を定義し、開始状態を記録し、変更する変数を限定し、代表的な形状部を検査し、承認された結果を量産展開前に繰り返し確認します。形状固有の例については、プレス加工金属部品および小型ファスナーのガイドを参照してください。装置の選定は実際の部品、バッチ、合否基準に従う必要があります。ボウル、槽、容量ガイドは、より広範な判断基準を提供します。 記録を優先する原則は、金属以外のワークにも適用できますが、合否基準は材料に合わせて書き換える必要があります。別途運営されているjingseyewearサイトは、表面の外観、エッジの状態、変形リスクについて、それぞれ独自の検査用語が必要となる製品カテゴリの例を提供します。 バージョン:1.0、2026年7月20日。社内の工程計画用に、このワークシートを印刷またはリンクすることができます。完成した記録を共有する際は、開示が承認されていない限り、顧客機密の図面、部品番号、仕様書、写真を削除してください。
