アルミニウム、真鍮、鋼製部品向けのセラミック対プラスチックメディアの選び方

簡単な答え：制御された切削、バリ除去、またはエッジの丸み付けを優先する場合はセラミックメディアを選択する。より柔らかい金属、外観面、またはより細かい仕上げ工程で、低衝撃かつ軽い接触の処理が必要な場合はプラスチックメディアを選択する。適切な選択は、部品形状、加工前の欠陥、目標仕上げ、機械の動作、試験結果によっても決まる。

1. 仕上げ目的から始める

目的を1つの主要目標と、その他の副次目標に分ける：

• バリ取り：ねじ、穴、またはシール面を損傷せずに、定められたバリを除去する。
• エッジの丸み付け：単にエッジを「滑らか」にするのではなく、制御されたエッジ半径を作る。
• 平滑化：突起を減らし、加工痕や鋳造痕をなじませる。
• 研磨：適切な前仕上げ後に、光沢を向上させるか粗さを低減する。
• 洗浄：部品を過剰処理せずに、油、スケール、または緩んだ残留物を除去する。

公開研究では、材料除去と表面形状を、粒子の接触、工程パラメータ、初期表面状態と関連付けている。そのため、外見が似ている2つの部品でも、バリ高さ、硬さ、または形状が異なる場合、同じメディアが異なる挙動を示すことがある。

2. セラミックとプラスチック：実用的な比較

この比較は、公式メディアガイダンスと公開されている仕上げ研究を基に統合した選定フレームワークです。すべてのセラミックまたはプラスチック配合が同一の挙動を示すことを保証するものではありません。

3. メディアを材料と形状に合わせる

アルミニウム

アルミニウムはバリを除去するために十分な切削作用を必要とすることが多いですが、過度な衝撃や不適切な化学成分は外観上の損傷や残留物を生じさせる可能性があります。部品に薄肉部、見える面、またはシール面がある場合は、より穏やかな条件で試験を開始してください。必要な形状部へ到達できる十分小さいメディアサイズを使用し、同時に穴や溝に詰まらないことを確認してください。

真鍮

真鍮製のバルブや継手では、ねじ部、シート部、シール面の保護が必要です。セラミックは制御されたバリ除去に適している場合がありますが、プラスチックはより軽い仕上げ工程に適している場合があります。目的を明確にしてください。ねじを保護したバリ取りは、光沢を出す外観研磨とは異なります。既存の真鍮製バルブと継手のガイドで、部品固有のリスクを確認してください。

鋼およびステンレス鋼

鋼製部品は多くの軟質合金よりも強い切削作用に耐えられますが、必要な結果は依然として最大限の材料除去ではなく、制御されたエッジ処理である場合があります。小型ファスナーでは、同じ試験記録内でバリ除去、ねじ状態、メディア分離を比較してください。用途の背景として既存の小型ファスナーのバリ取りガイドを使用してください。

4. 形状、サイズ、および確認すべき3つの故障モード

メディアの形状と到達性

円柱形、三角形、角切り形状、その他の形状は、溝、穴、くぼみ部分で異なる挙動を示します。小さいメディアサイズは到達性を向上させる可能性がありますが、分離の難しさや詰まりのリスクを高めることもあります。単に入手可能な中で最小のメディアを選ぶのではなく、工程後に確実に分離できる最小サイズのメディアを選択してください。

部品同士の衝突

混載、メディアの被覆不足、または不適切な機械動作により、部品同士が衝突する可能性があります。各試験段階後に、外観面、薄肉部、鋭い形状部分を検査してください。接触による損傷が許容できない場合は、固定方法、異なる機械方式、または衝撃の少ないメディア／工程の組み合わせを検討してください。

エッジの過度な丸まり

バリ取りやエッジの丸め加工は、可能な限り多くの材料を除去することとは同じではありません。加工前のバリ高さと加工後のエッジ半径を記録してください。エッジ半径が図面または組立要件を超えて大きくなる場合は、機械方式全体を変更する前に、切削強度、処理時間、またはメディアの攻撃性を下げてください。

5. 機械とコンパウンドの選択

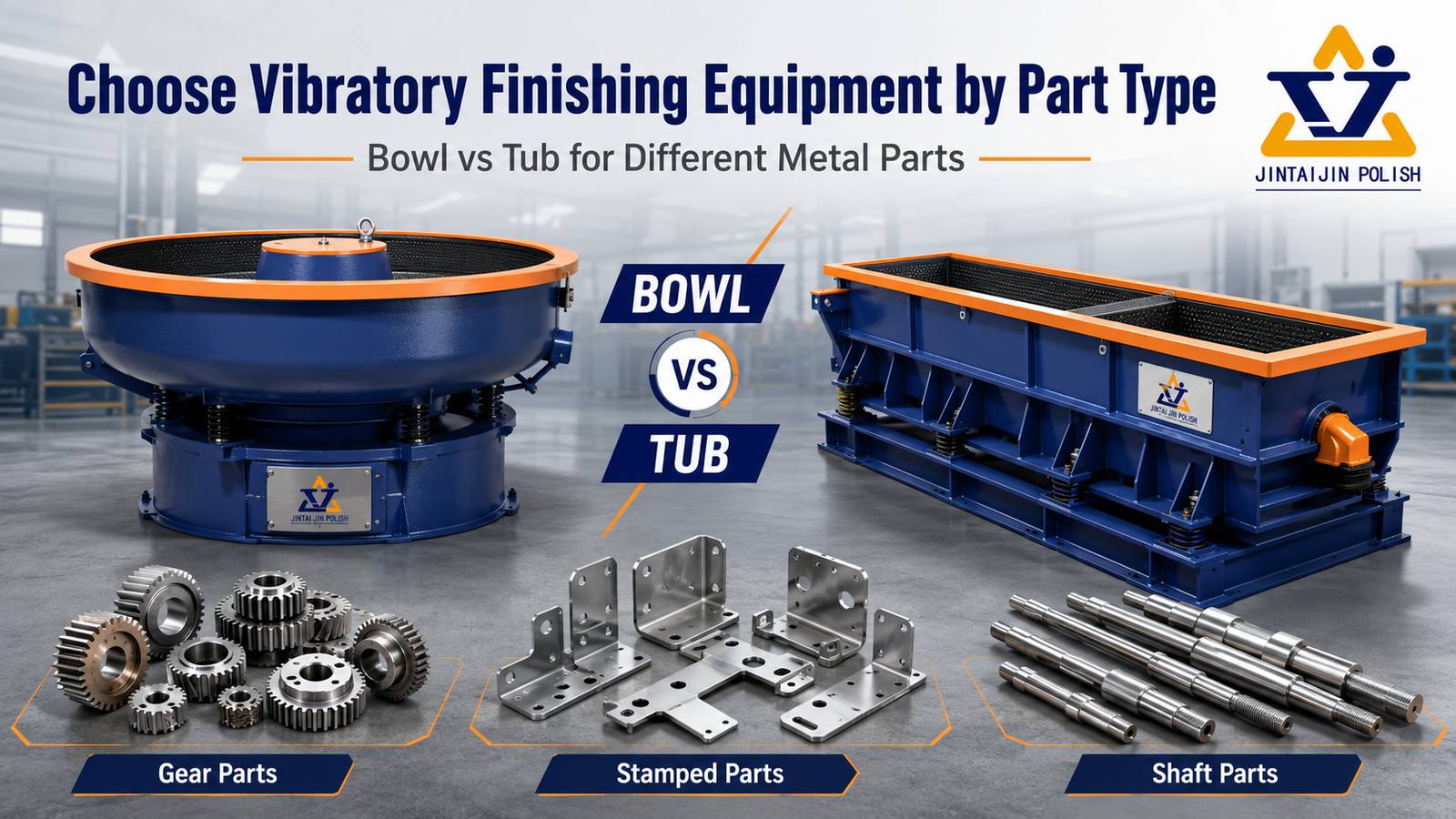

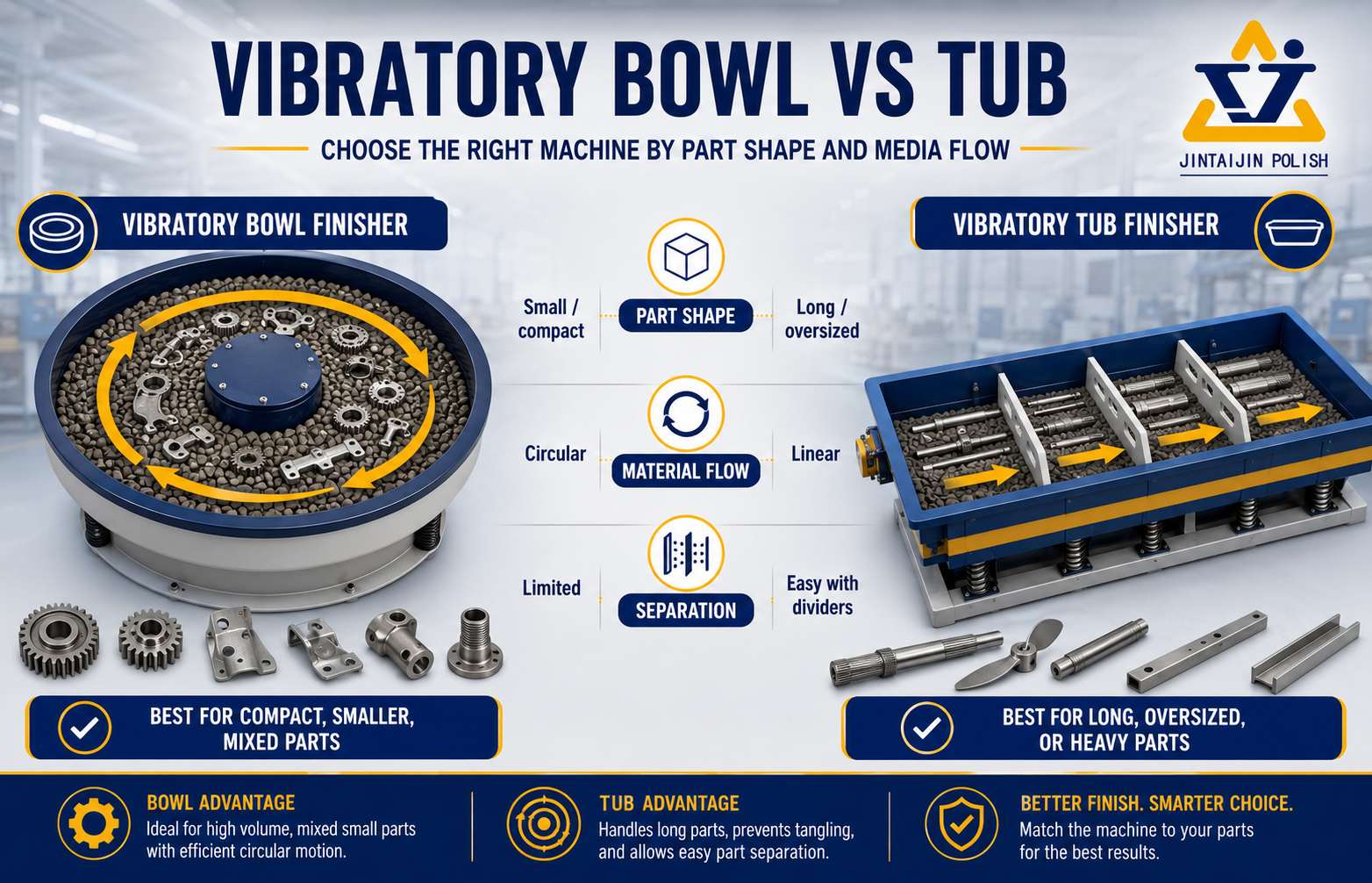

メディアは機械とは独立して選択することはできません。ボウル型、槽型、回転バレル、遠心式ユニット、ドラッグ仕上げ機、磁気研磨機は、それぞれ異なる接触パターンを生み出します。より広いボウル型と槽型の比較、および容量判断については、既存の振動仕上げ機選定ガイドを使用してください。小型精密部品や磁気ピンについては、磁気研磨機のページを比較してください。

湿式工程は、水とコンパウンドの状態にも依存します。工程に関連する場合は、濃度、泡、汚染、pH、または導電率を追跡してください。乾式仕上げでは異なる管理方法が必要です。媒体、ペーストまたは粉末、集じん、清掃管理を一体として評価する必要があります。湿式工程のサイクルをそのまま乾式メディアへ適用しないでください。

6. 購入者が繰り返し実施できる試験方法の例

1. 投入状態を定義する：材料、既知の場合は硬度、バリ高さ、表面欠陥、重要寸法。
2. 重要領域をマーキングする：ねじ、穴、シール面、外観面、規定半径が必要なエッジ。
3. 小規模なマトリクス試験を実施する：セラミック対プラスチック、2種類のメディアサイズ、2種類の処理時間。可能な限り一度に1つの変数を変更してください。

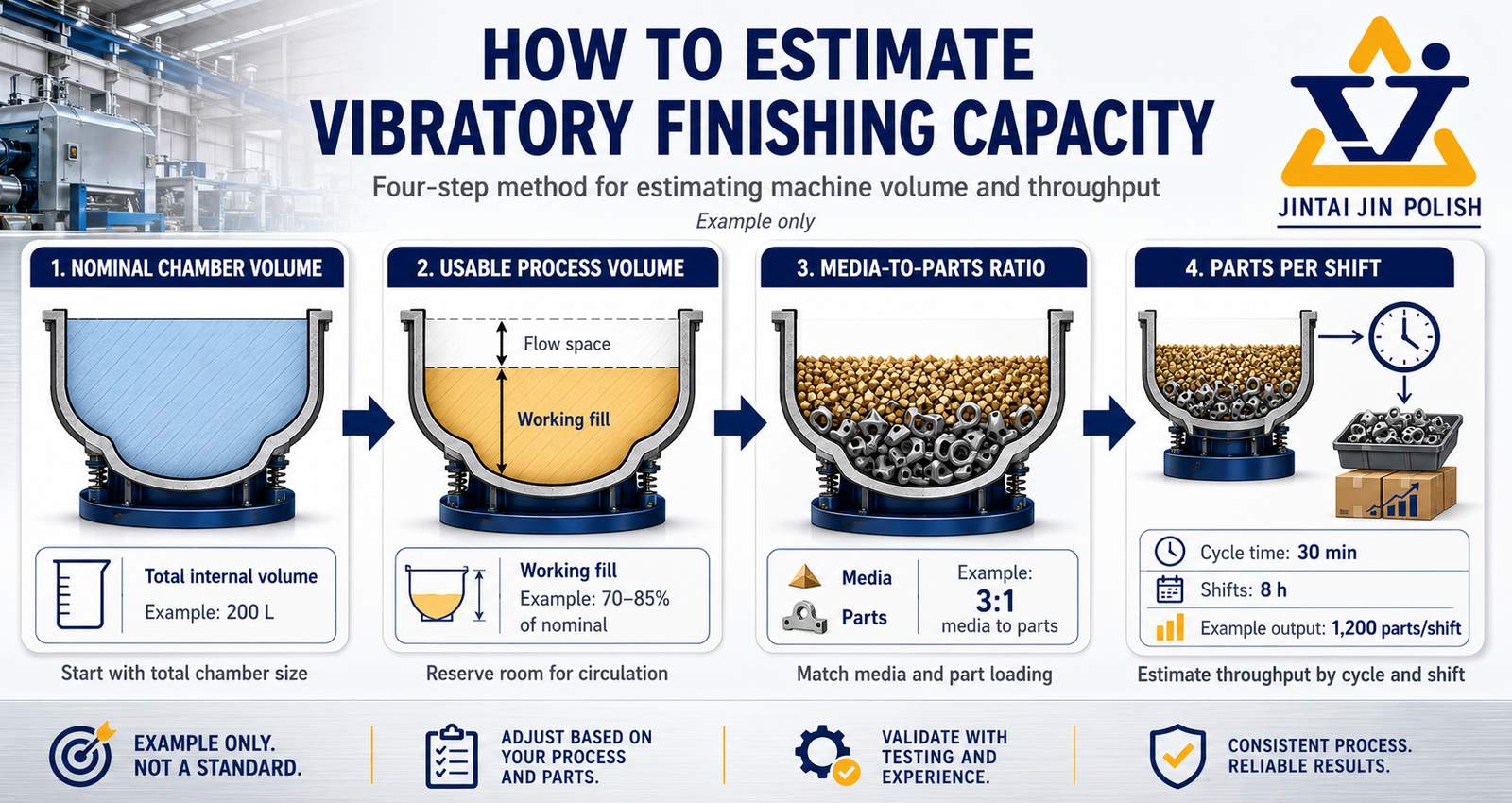

4. 機械タイプ、投入比率、メディア充填量、コンパウンド／水の状態、速度または周波数、実際の処理時間を記録する。
5. バリ高さ、エッジ半径、指定された場合のRa/Sa、外観欠陥、メディア分離性能を測定する。
6. 試験記録とともにサンプルおよび写真を保管する。繰り返し試験で安定した結果が確認された後にのみ、加工条件を承認する。

印刷可能な大量仕上げサンプル試験記録を使用して、比較結果を監査可能な状態に保ってください。

7. 見積依頼前の購入者チェックリスト

• 部品材料、硬度、表面状態
• 部品寸法、重量、バッチサイズおよび生産目標
• 最小穴径／スロット寸法およびメディア詰まりのリスク
• 重要なエッジ、ねじ部、シール面および外観面
• 目標とするバリ高さ、エッジ半径、粗さまたは外観基準
• 湿式または乾式プロセスの希望、水処理および分離要件
• サンプルトライアル用に共有できる写真または図面

情報源の基準および根拠の範囲

この記事は、Rösler、OTECおよびWalther Trowalの公開技術情報に加え、材料除去、接触条件、粗さ測定および積層造形後処理に関する公開研究を統合したものです。メーカーのページでは各社のシステムおよび消耗品について説明していますが、研究結果は記載された試験条件に適用されるものです。生産パラメータ、仕上げ保証および適合性に関する主張には、代表的なサンプルトライアルが必要です。
