凹状アルミ部品を曇り面やエッジの丸まりなしで研磨する方法

凹状アルミ部品は、曲面のくぼみ部分が平面と同じようにメディア接触を受けないため、バッチ生産での研磨が難しい部品です。ある部分は明るく仕上がる一方で、内側の曲面は曇ったまま、マット状のまま、またはわずかな傷が残ることがあります。プロセスをより強くすると、凹面が完全に改善される前にエッジが丸くなってしまう場合があります。

これはアルミニウムのハウジング、装飾金具、バイク部品、照明部品、ハードウェア部品、そして曲面のCNC加工品やダイカスト部品でよく見られる問題です。解決策は単に「時間を延ばす」ことではありません。メディアの到達性、切削力、部品保護、コンパウンド制御、最終の光沢仕上げのバランスを取る必要があります。

凹状アルミ表面が仕上げにくい理由

バレル研磨では、メディアは繰り返しの滑り、転がり、衝突接触によってバリ除去や表面改善を行います。平面の外側はメディアが容易に当たりますが、凹面は異なります。メディアがくぼみをまたいでしまったり、縁だけに接触したり、十分な圧力を持たずに曲面を通過してしまうことがあります。

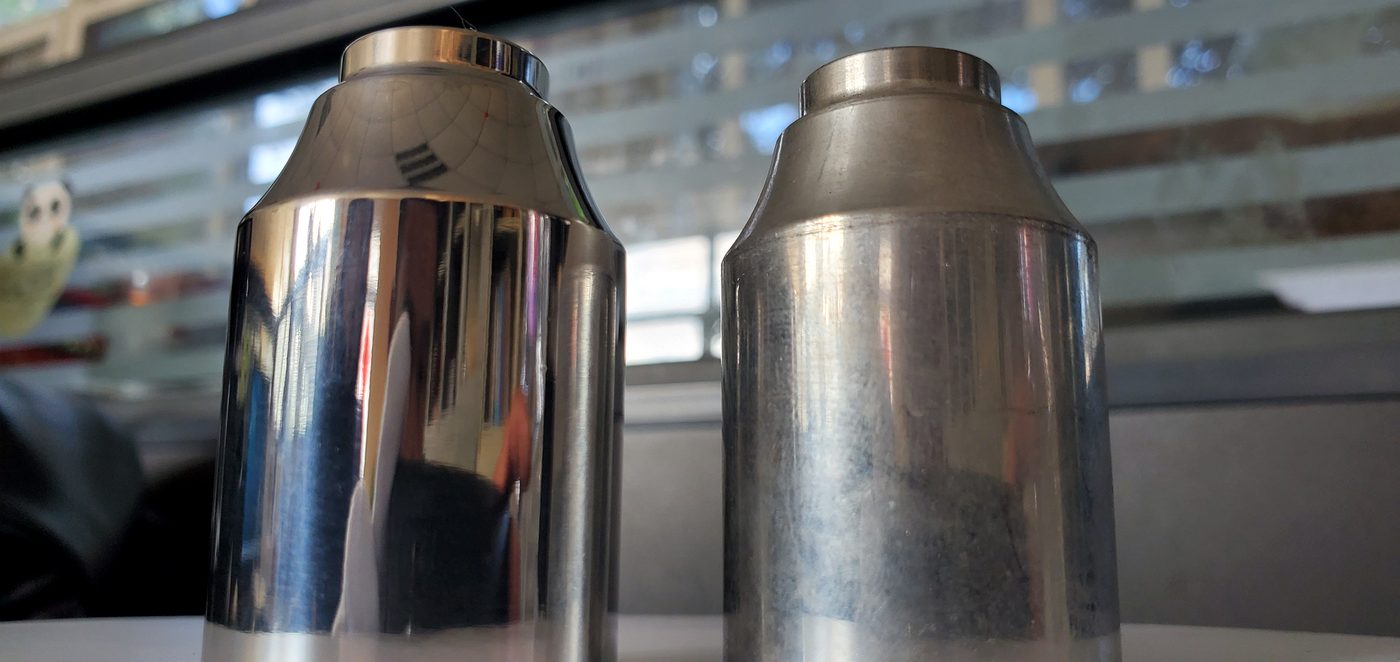

この結果、典型的な生産上のジレンマが発生します。外周エッジやリムは早く仕上がる一方で、内側の曲面は依然として曇ったままです。サイクル時間を延ばすと、くぼみが改善される前にエッジの輪郭が失われる可能性があります。

まず表面問題を診断する

メディアや機械設定を変更する前に、不具合がどこに現れているかを確認してください。凹面の曇りは原因が異なる場合があり、それぞれ異なる対策が必要です。

メディアは材料だけでなく形状で選定する

アルミは柔らかいため、プラスチックメディアは、外観面を保護する必要がある場合により安全な選択肢となることが多いです。ただし凹状部品では、材料よりもメディアの形状とサイズの方が重要になる場合があります。

メディアが大きすぎるとリムや外表面だけを研磨することがあります。小さすぎると十分な圧力が得られなかったり、分離が難しくなることがあります。コーン形、ピラミッド形、角切り形、または丸み形のメディアを、部品の実際の曲面、スロット、穴、エッジ形状に対してテストする必要があります。

セラミックメディアは、切削痕や鋳造肌が強い場合の第1段階の平滑化に有効なことがありますが、装飾用アルミ表面では慎重に制御する必要があります。光沢仕上げには、切削工程の後により穏やかな工程が必要になる場合があります。

すべての問題をサイクル時間延長で解決しない

サイクル時間を延ばすことは、凹面が十分に明るくならない場合によくあるミスの一つです。くぼみは多少改善されることがありますが、同時にエッジの丸まり、部品同士の接触、メディア摩耗、表面のばらつきが増加します。

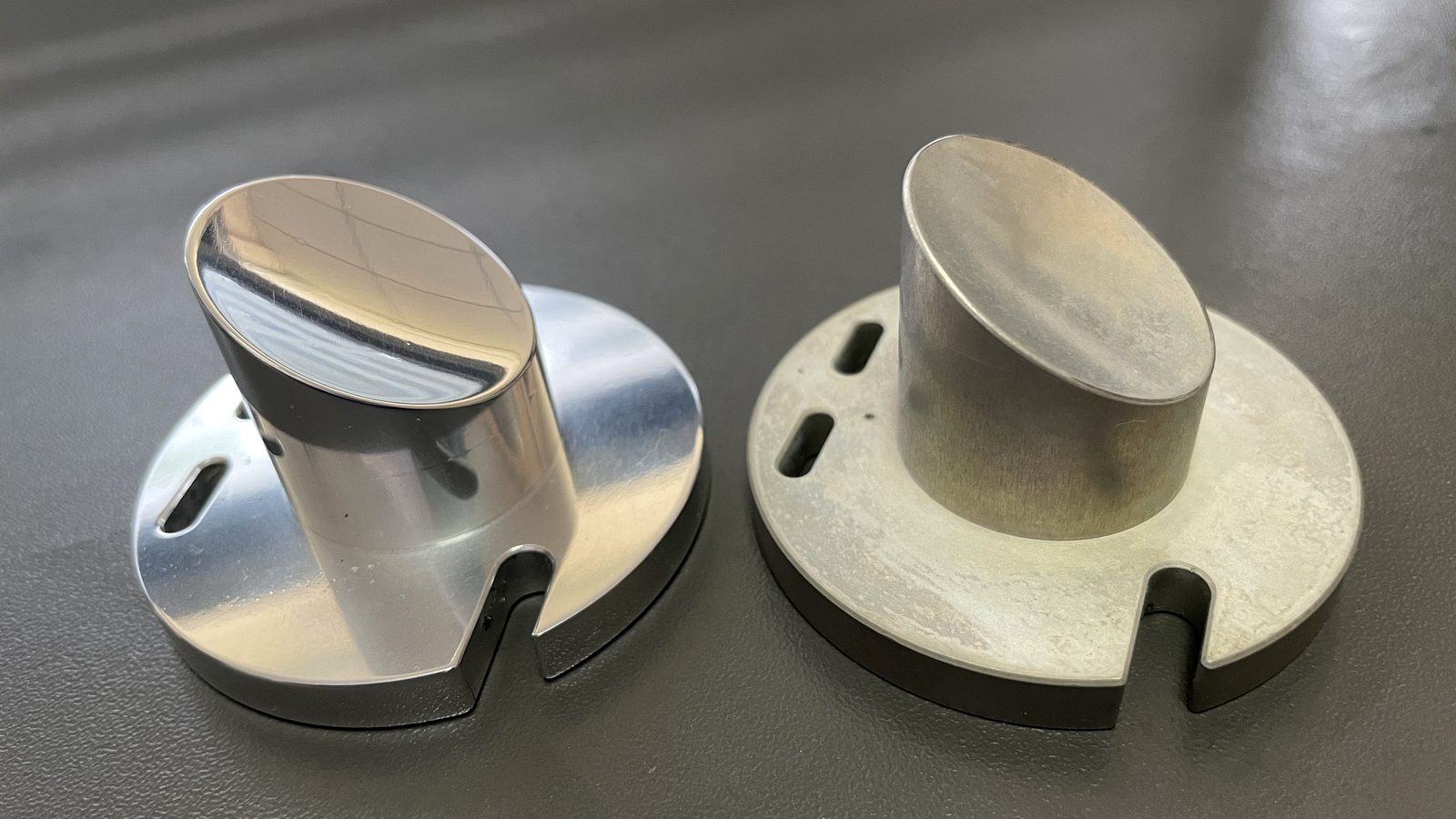

より良いアプローチは接触品質の調整です。メディア形状の変更、バッチ負荷の低減、液体流動の改善、または2段階プロセスの採用などが該当します。多くのアルミ部品では、第1段階で傷除去と平滑化を行い、第2段階で過度な切削なしに光沢を高めます。

部品の装填とネスティングを制御する

凹状部品は仕上げ中に互いにネスティング（嵌合・重なり）することがあります。部品が重なったり遮蔽されたりすると、一部の表面はほとんどメディア接触を受けず、露出したエッジは過剰に処理されます。これはカップ形状、キャップ形状、曲面アルミ部品で特に一般的です。

ネスティングが発生する場合は、バッチサイズを減らし、メディアサポートを増やすか、別の機械動作を試してください。標準的な振動式バレル研磨機は多くのアルミ部品に適していますが、長く繊細でネスティングしやすい部品では、制御された装填や別の仕上げ装置が必要になることがあります。

コンパウンドでアルミを清潔に保つ

アルミ微粉は仕上げ後に表面を灰色または曇ったように見せることがあります。適切な仕上げコンパウンドは、除去された粒子の懸濁、スミの低減、潤滑性向上、湿式処理中の表面清浄維持に役立ちます。

水がすぐに黒くなる、またはすすぎ後に部品が灰色に見える場合は、コンパウンド濃度、水流、メディア清浄度、処理液の交換頻度を確認してください。曇り面は必ずしも研磨の問題ではなく、洗浄や化学的要因の場合もあります。

2段階プロセスを使用するタイミング

部品に加工痕、凹曲面、光沢要求がある場合、単一プロセスでは不十分なことがあります。その場合、作業を2段階に分ける方が安定します。

• ステージ1: 加工痕、バリ、粗さを過度なエッジ損失なしに低減する制御された平滑化。
• ステージ2: より細かい仕上げまたは研磨により、明るさと表面の均一性を向上させる。
• 最終確認： 凹部、リム、スロット、穴、および見えるすべてのエッジを、一定の照明下で検査する。

湿式工程の後に水跡が現れる場合は、乾燥工程を追加または改善する。明るいアルミ部品では、素早いすすぎと制御された乾燥はメディア選定と同じくらい重要になり得る。産業用 "乾燥機" は最終表面の均一性を保つのに役立つ場合がある。 乾燥機 最終表面の均一性を保つのに役立つ場合がある。

よくあるミス（避けるべき事項）

• 凹部がまだ曇っているために、強いカッティングメディアを使用する。
• リムが丸くなるまでサイクル時間を延長する。
• アルミ材質だけでメディアを選定し、凹みの深さや曲率半径を確認しない。
• 一度に多くの部品を投入しすぎて、凹面同士が互いに遮蔽し合う。
• 曇り面を診断する際に、汚れた水、アルミ微粉、コンパウンド残留物を無視する。
• 一つの工程で粗い傷の除去と明るい仕上げを同時に達成できると期待する。

関連ソリューション

凹形状のアルミ部品の安定したプロセスを構築している場合、以下のページは適切な機械、メディア、コンパウンド、および乾燥装置の比較に役立ちます：
