CNC加工されたアルミ部品のバリをエッジを損傷せずに除去する方法

CNC加工されたアルミニウム部品は、フライス加工、穴あけ加工、ねじ切り加工、溝加工の後、バリ取りが必要となることがよくあります。課題は、バリを取り除くだけでなく、重要なエッジを丸めたり、目に見える表面にへこみを作ったり、ねじ山を損傷したり、精密な寸法を変えたりすることなくバリを取り除くことです。

安定したバリ取り工程では、部品を保護しつつ、きれいなエッジと均一な表面を実現する必要があります。多くのアルミニウム部品の場合、これは単に最も強力な研磨プロセスを使用するのではなく、適切な仕上げ機、研磨材、コンパウンド、負荷率、サイクルタイムを選択することを意味します。

CNC加工されたアルミニウム部品に丁寧なバリ取りが必要な理由

アルミニウムは鋼鉄やステンレス鋼よりも柔らかい。そのため加工は容易だが、バリ取りの際に傷がついたり、へこんだり、汚れが付着したり、丸みが過剰になったりしやすい。鋼鉄部品に適した加工方法が、アルミニウムには強すぎる場合がある。

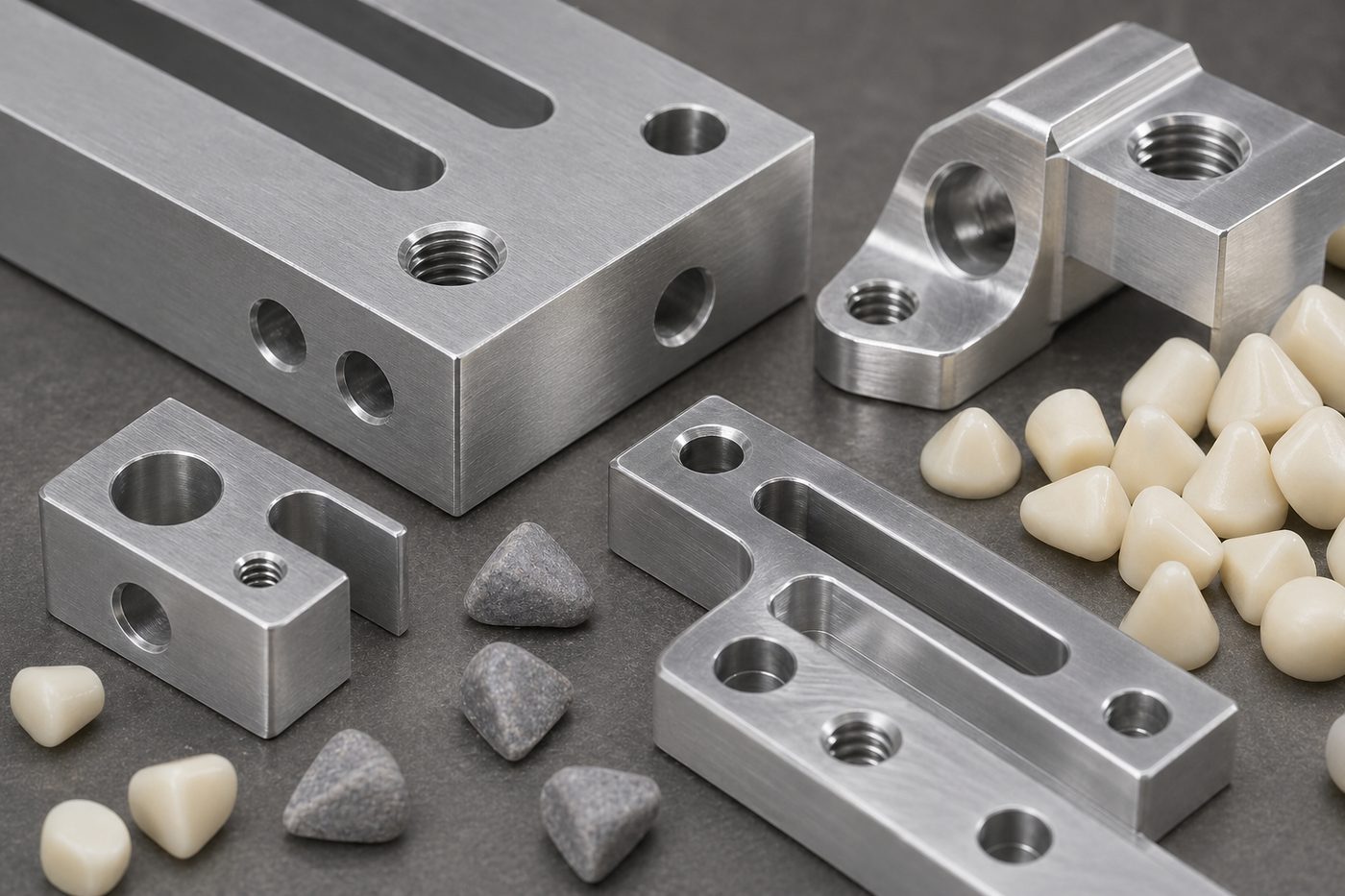

バリが発生しやすい箇所としては、ドリル穴、ねじ穴、フライス加工された溝、交差するエッジ、ポケット、薄肉部、鋭角部などが挙げられます。仕上げ加工が強すぎると、これらの形状が本来の輪郭を失ってしまう可能性があります。

アルミニウムのバリ取り時によくあるリスク

適切な仕上げ機を選ぶ

A 振動仕上げ機 は、メディアの動きが一定でプロセス制御が良好なため、CNCアルミニウム部品のバッチバリ取りによく使用されます。長いまたは大きなアルミニウム部品の場合、 浴槽用バイブレーター より適切な場合もあるかもしれません。

部品が非常に小さい場合、繊細な場合、または細かいディテールがある場合は、サンプルテストによって機械の選定を確認する必要があります。目標は、部品同士の強い衝撃を避けつつ、メディアとバリの間で十分な相対運動を生み出すことです。

アルミニウム用研磨材は、プラスチック製とセラミック製のどちらが良いか？

多くのアルミニウム部品の場合、 プラスチック媒体 より安全な第一選択肢です。セラミックメディアよりも軽量で、特に柔らかいアルミニウム合金や表面が見える部品の場合、衝撃痕のリスクを軽減できます。

セラミック媒体 バリが強い場合や、より速い切断が必要な場合にも有効です。ただし、加工が過度に攻撃的にならないように、グレード、形状、サイズ、サイクルタイムを慎重に選択する必要があります。

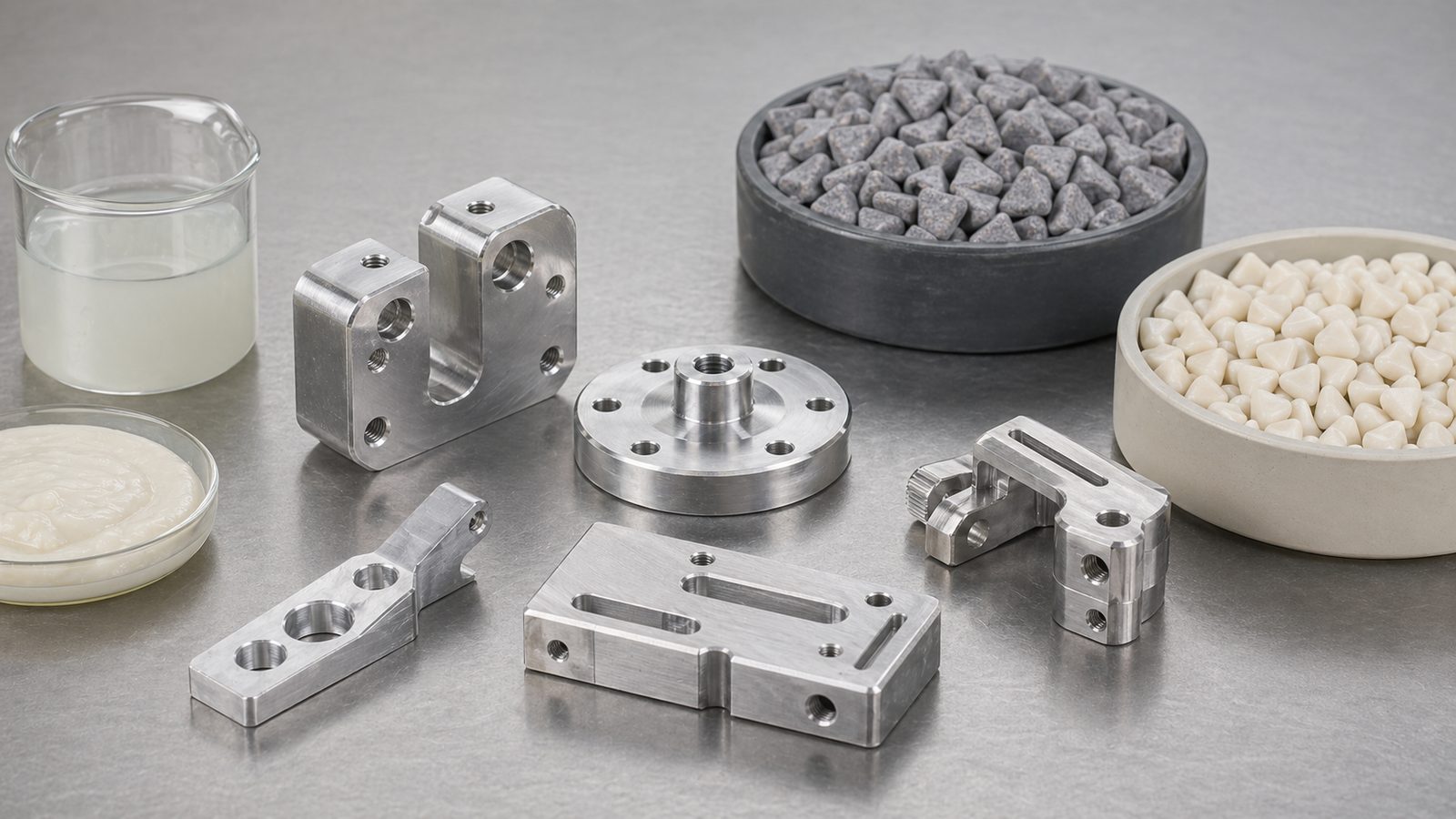

適切な化合物と水流を使用する

仕上げ用コンパウンド 表面の洗浄、泡立ちの抑制、汚れの軽減、潤滑性の向上、および除去された粒子の除去に役立ちます。これは、処理化学が適切でない場合、汚れや表面の煤に敏感なアルミニウムにとって特に重要です。

適切なコンパウンドは、湿式仕上げ中にメディアのスムーズな移動を促し、表面を清潔に保つ必要があります。液量が少なすぎると、プロセスが過酷で乾燥してしまいます。液量が多すぎると、仕上げ効率が低下します。最終的な設定は、実際のサンプル部品でテストする必要があります。

推奨されるテストプロセス

量産開始前に、複数の研磨材とサイクルタイムで部品のテストを実施してください。バリが除去されたかどうかだけで判断しないでください。寸法精度、目視可能な表面、穴、ねじ山、溝、サイクルタイム、洗浄結果、そして研磨材が部品からきれいに分離するかどうかなど、包括的なテストを実施する必要があります。

• バリを除去できる最も穏やかな方法から始めましょう。
• 重要なエッジ部分を一定の照明下で検査する。
• ねじ穴や小さな穴にメディアが詰まっていないか確認してください。
• 仕上げ前と仕上げ後の表面状態を比較してください。
• サイクル時間、化合物濃度、培地の種類、および負荷率を記録します。

避けるべきよくある間違い

• バリがすでに小さいのに、研磨力の強い切削材を使用する。
• 誤ったメディア選択を補うために、長期にわたるサイクルを実行する。
• メディアサイズ選択時に、ねじ穴とスロットは無視します。
• 繊細なアルミニウム部品と重い部品を同じバッチで混合する。
• 重度のバリ取りと鏡面研磨を同時に行う工程を期待している。
