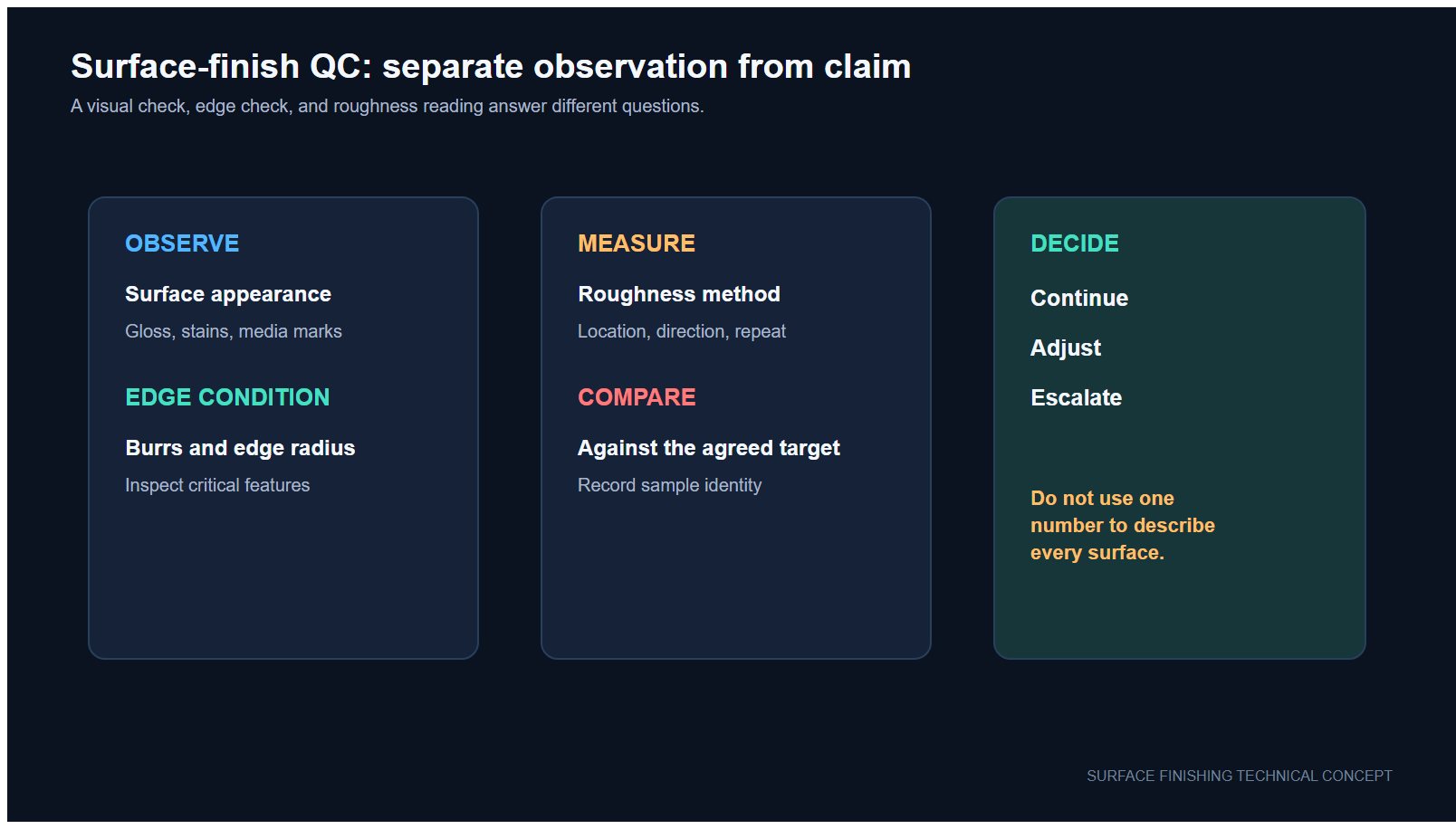

バリ取り後のバリ高さ、エッジ変化、Raの測定方法 「見た目が滑らかになった」だけが結果の場合、仕上げ試験を承認することは困難です。バリ除去、エッジの保持、表面テクスチャはそれぞれ異なる問題であるため、個別に確認する必要があります。この実用的な測定計画は、買い手と供給者が共通の承認限界を勝手に設定することなく、受入部品と試験サンプルを比較するのに役立ちます。 概念的な測定ワークフロー。この図は実測された顧客結果を示すものではありません。 図面と機能上のリスクから始める 嵌合、シール、コーティング、組立、取り扱いに影響する形状を明確にします。交差穴のバリでは高さ確認が必要になる場合があります。機能上重要なエッジでは半径またはプロファイル比較が必要になる場合があります。シール面では指定された表面テクスチャパラメータが必要になる場合があります。図面要求を一般的な「研磨済み」目標に置き換えないでください。 3つの質問を分けて考える 1. バリはまだ残っているか？ 定義された観察方向と、再現可能な光学またはプロファイル測定方法を使用します。形状位置、倍率または測定機器、照明、治具、そして結果が最大値読み取り、プロファイル値、または合否の目視基準のどれであるかを記録します。可能な場合は、試験前後で同じ形状を撮影してください。 2. エッジは変化したか？ 機能上管理が必要なエッジを測定します。図面とアクセス性に応じて、これはエッジ半径、面取り寸法、またはプロファイル比較になる場合があります。次のサンプルでも同じ場所を測定できるよう、基準面、断面、または検査平面を記録します。表面粗さでこの形状確認を代替することはできません。 3. 表面テクスチャは変化したか？ Raなどの指定パラメータ、または図面で定義されたその他のプロファイルパラメータを、測定機器と方法設定とともに報告します。NISTの文書では、触針形状、フィルタリング、サンプリング、校正が表面プロファイル測定に影響することが示されています。受入サンプルと加工後サンプルの間で、方法と測定方向を一貫させてください。 数値だけでなく方法も記録してください。不明な設定で得られた単独の測定値を比較しないでください。 試験前に測定カードを作成する 項目 記録する内容 重要な理由 部品と形状 部品ID、図面改訂、形状ID、検査位置 測定対象がより簡単な別の領域へずれることを防ぐ 受入状態 バリ方向、目視可能な損傷、基準測定値 工程変更と受入時のばらつきを分離する バリ測定方法 光学／プロファイル測定方法、治具、方向、報告基準 残留バリの判断を再現可能にする エッジ測定方法 半径、面取り、またはプロファイル測定方法と基準面 機能上の形状が維持されたかを確認する テクスチャ測定方法 パラメータ、測定機器、触針または光学方法、フィルタ／カットオフ、評価長さ、方向 加工前後のテクスチャ測定値を比較可能にする サンプリング 部品数、1部品あたりの測定位置数、取り扱いルール 都合のよい1か所だけでロット承認することを防ぐ 判定 図面限界または合意した試験基準、結果、処置 監査可能な出荷承認記録を作成する 相関確認なしに測定方法を混在させない NISTの比較では、光学式と触針式の粗さ測定が一部の表面で一致しない可能性が示されています。受入部品を1つの方法で測定し、試験サンプルを別の方法で測定する場合、相関調査で別の結論が示されるまでは、その差を測定方法の変更として扱ってください。最も安全な供給者比較では、検証済みの同じ測定機器ファミリー、設定、方向、位置を使用します。 証拠サンプルと固定位置を使用する プログラムで許可されている場合は、識別済みの受け入れサンプルと承認済みの処理済みサンプルを保持します。治具、マーキングされた検査領域、または図面の指示は、サプライヤーが同じ位置に戻れるようにします。複雑な部品では、関連性のない面の平均化ではなく、小さな特徴マップを使用します。 エッジの変化は形状に関する問題であり、表面テクスチャとは独立して確認する必要があります。 測定を仕上げ加工試験に結び付ける 測定結果とともに、機械の種類、メディア、コンパウンド、水の状態、負荷、時間、検査間隔を記録します。「質量仕上げサンプル試験記録」は、この状況に対応したワークシートを提供します。湿式工程の変数については、「水およびコンパウンド管理試験方法」を使用します。設備をまだ選定中の購入者は、「振動仕上げ加工機ガイド」を確認できます。 有用なサンプル試験概要を送付する 部品を発送する前に、図面改訂版、受け入れ状態、保護対象の特徴、必要な測定方法、合否判定基準を提示してください。方法がまだ固定されていない場合は、加工前に承認を得るため、サプライヤーに試験測定カードの提案を依頼してください。 文書化された仕上げ加工試験が必要ですか？ 部品の材質、形状、受け入れ時のバリ状態、図面に基づく検査要件を送信してください。工程結果を約束する前に、試験計画は実際の部品に対して確認する必要があります。 参考資料 NIST：触針式プロフィロメータ NIST：表面粗さおよび段差高さの校正 ISO 21920-1:2021 表面テクスチャプロファイル指示...

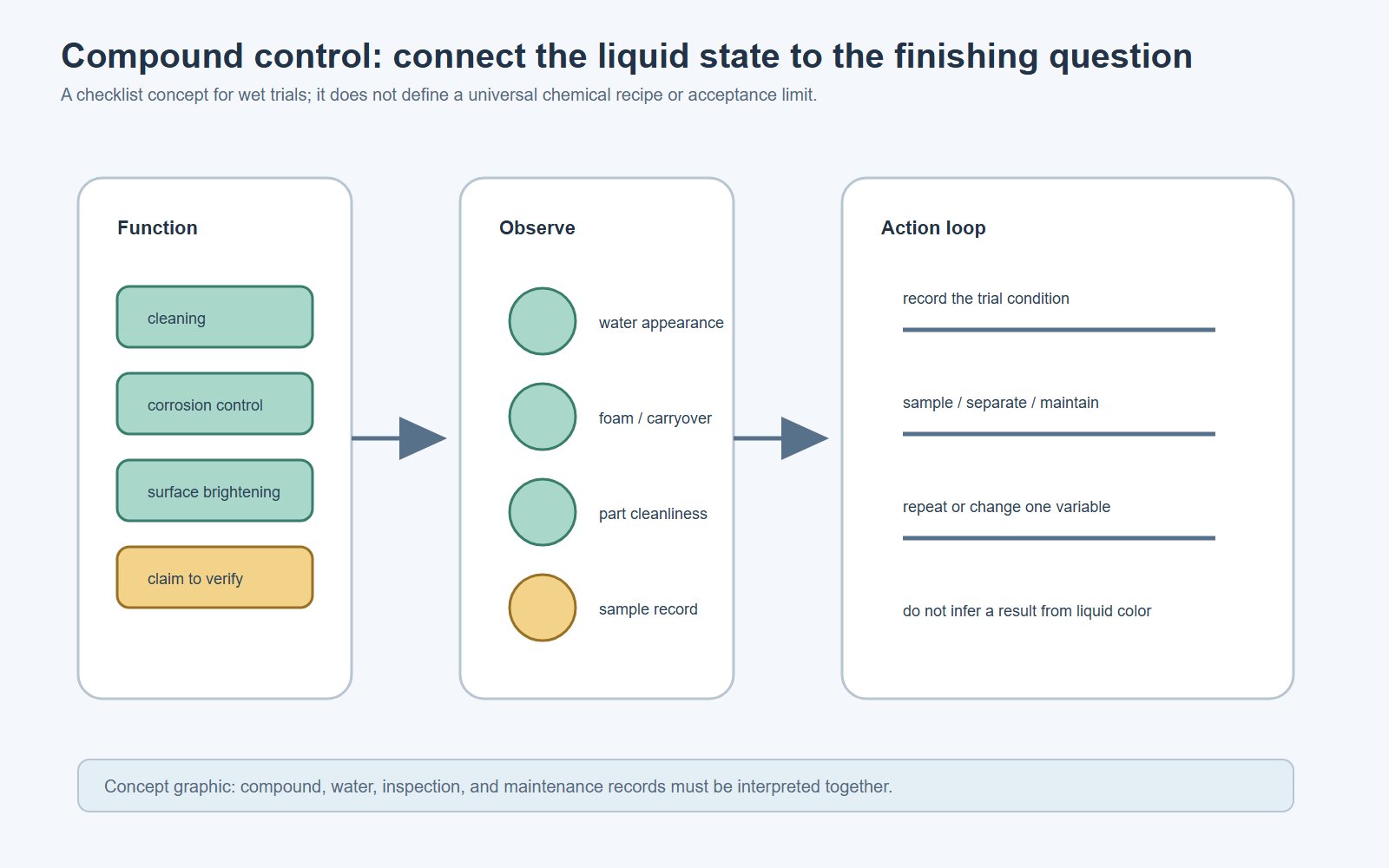

振動仕上げにおける水とコンパウンドの制御：実践的な試験方法 水とコンパウンドは、単なる補給材ではなく工程変数です。湿式振動仕上げでは、これらはメディアやワークピースの微細片を洗い流すのを助け、表面をより清浄に保ち、選択した仕上げ目的を支援します。適切な組み合わせは、機械、メディア、ワークピース材料、投入時の汚染物質、そして液体を一度だけ使用するか循環使用するかによって異なります。 記録した観察結果に基づいて水とコンパウンドを管理してください。すべての工程に適用できる万能な薬品配合や受入限度はありません。 液体系が果たすべき役割を定義する 数値的な添加量から始めるのではなく、作業内容から始めます。液体系には、遊離した微細片の除去、油や汚れの搬送、メディアの開放状態の維持、染み発生リスクの低減、敏感な金属の保護、または部品のすすぎ・乾燥準備が求められる場合があります。ある目的のために選定したコンパウンドが、別の材料や後工程に適しているとは限りません。 再現可能な基準状態を記録する 機械およびボウルまたは槽、メディアの種類と状態、ワークピース材料、投入時の油や汚れ、装填配置、水源、コンパウンドの種類、添加方法、流量状態、処理時間、すすぎ、乾燥方法を記録します。循環水を使用する場合は、洗浄設備、補給添加、戻り液の状態も記録してください。 取り扱い方法および濃度指針については、供給元の技術データと安全資料を使用してください。関連性のない機械や材料から濃度や流量をそのまま流用しないでください。 循環ループでは、ワンススルー試験には存在しない洗浄、分離、補給、保守の変数が追加されます。 1つの変数を変更し、反応を確認する 液体系の1つの変数を変更する間は、部品、メディア、負荷、機械設定を安定させてください。計画した間隔で代表的な部品とメディアを検査します。清浄度、泡、染み、残留物、メディアへの付着、臭気や外観の変化、腐食の兆候、すすぎ後および乾燥後の状態を記録してください。 水を増やせば必ず良くなるわけではありません。接触環境や洗い流し挙動が変化する可能性があります。コンパウンドを増やすことも必ずしも良い結果になるとは限りません。結果は、その機能、適合性、工程に入る汚染物質によって異なります。調整内容は、繰り返しサンプル試験で確認してください。 ワンススルーと循環水の判断を分ける ワンススルー運転では、新しい液体を工程に通し、適切に処理する必要がある排水流を発生させます。循環では、固形物分離、戻りコンパウンド、油や微細片の蓄積、補給水、保守確認が追加されます。単回使用向けのコンパウンドが、リサイクルループに適しているとは限りません。 外観だけを基準に工程水を排出しないでください。コンパウンドの安全資料、地域の排水要件、ワークピースやメディアから運ばれる実際の汚染物質に従ってください。 仕上げ試験、液体処理、出荷判定を1つの工程記録で関連付けて管理してください。 出荷判定チェックリストを使用する 部品は合意した清浄度および表面基準を満たしていますか？ 定義された検査方法で、泡、染み、残留物、腐食の兆候がないことを確認できますか？ 安定した循環が可能な程度に、メディア表面や排出口は十分に清浄ですか？ 2回目のサンプルでも、すすぎおよび乾燥結果は再現可能ですか？ 循環使用の場合、選定した水質確認項目と保守作業は記録されていますか？ 排水またはスラッジ処理は、該当する現場手順に割り当てられていますか？ 有用な工程レビュー依頼を準備する ワークピース材料、投入時の汚染物質、目標仕上げ、機械とメディア、現在使用しているコンパウンド、水源、ワンススルーまたは循環方式、欠陥の写真、すすぎおよび乾燥手順を送付してください。この情報により、一般的な添加量の推奨ではなく、管理された試験を実施できます。 振動仕上げ機の選択肢を確認する、仕上げ用コンパウンドを比較する、サンプル試験記録を使用する、または工程レビューを依頼する。...
