水染みやムラのない輝きで浴室金物部品を研磨する方法

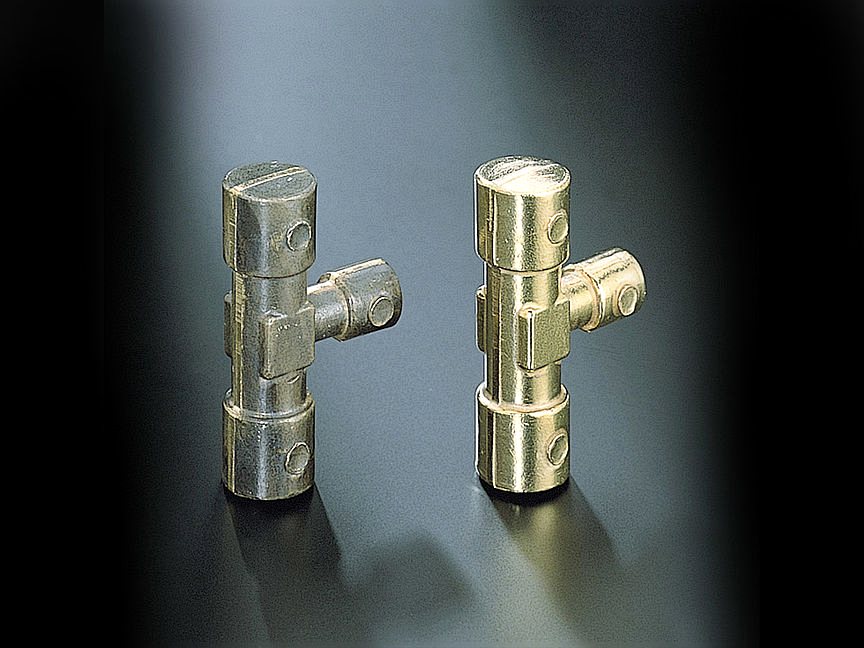

蛇口部品、バルブボディ、装飾キャップ、真鍮継手、メッキアクセサリーなどの浴室金物部品は、明るく清潔な表面仕上げが求められます。しかし製造工程では、タンブリングや研磨後に、輝きのムラ、曇り、ウォータースポット、あるいはエッジの過度な丸まりが発生することがよくあります。

これらの欠陥は通常、工程が部品の材質、形状、洗浄工程、乾燥方法に適合していないことが原因で発生します。浴室金物では、仕上げ工程は外観を改善すると同時に、装飾面、ねじ部、シール面、組立に影響するエッジを保護する必要があります。

なぜ浴室金物は仕上げ欠陥に敏感なのか

浴室金物部品は、真鍮、亜鉛合金、ステンレス鋼、またはメッキされたベース材で作られることが多いです。多くは装飾面、穴、ねじ、シール面、曲面などを持ちます。わずかな表面欠陥でも、メッキ、コーティング、最終検査後には非常に目立ちます。

これらの部品は外観品質が重要なため、工程では「未仕上げ」と「過研磨」という相反する問題を避ける必要があります。未仕上げは粗い質感、灰色の表面、くすみを残し、過研磨はディテールの丸まり、エッジ損傷、部品同士の打痕を引き起こします。

まず表面問題を診断する

メディアやコンパウンドを変更する前に、具体的な欠陥を特定してください。ウォータースポット、曇り、くすみ、打痕はそれぞれ原因が異なります。

メディアは材質と目に見える表面に基づいて選定する

浴室金物部品は、初期表面状態や最終外観要件によって異なるメディアが必要になる場合があります。鋳造肌や強いバリがある場合は、制御された切削工程が必要です。一方、すでに目標仕上げに近い場合は、過度に攻撃的なメディアが不要な傷やエッジ損失を引き起こす可能性があります。

セラミックメディアは、強い平滑化とバリ取りに役立ちます。 プラスチックメディアは、柔らかい材料や装飾表面に対してより安全です。高光沢仕上げには、表面準備後にスチールメディアまたは別の研磨工程が検討される場合があります。

コンパウンドと水質を軽視しない

仕上げ用コンパウンドは、表面の洗浄、金属微粉の懸濁、発泡制御、潤滑性向上に役立ちます。真鍮、亜鉛合金、メッキベース部品では、コンパウンド選定によって仕上がりが清浄に見えるか曇って見えるかが変わります。

濡れている間は明るく見えるのに、乾燥後にスポットが出る場合、原因は多くの場合すすぎ水、残留物、または乾燥速度です。その場合、メディア変更だけでは問題は解決しません。水硬度、すすぎ流量、コンパウンド濃度、分離後に部品が長時間濡れたままになっていないかを確認してください。

平滑工程と高光沢仕上げを分離する

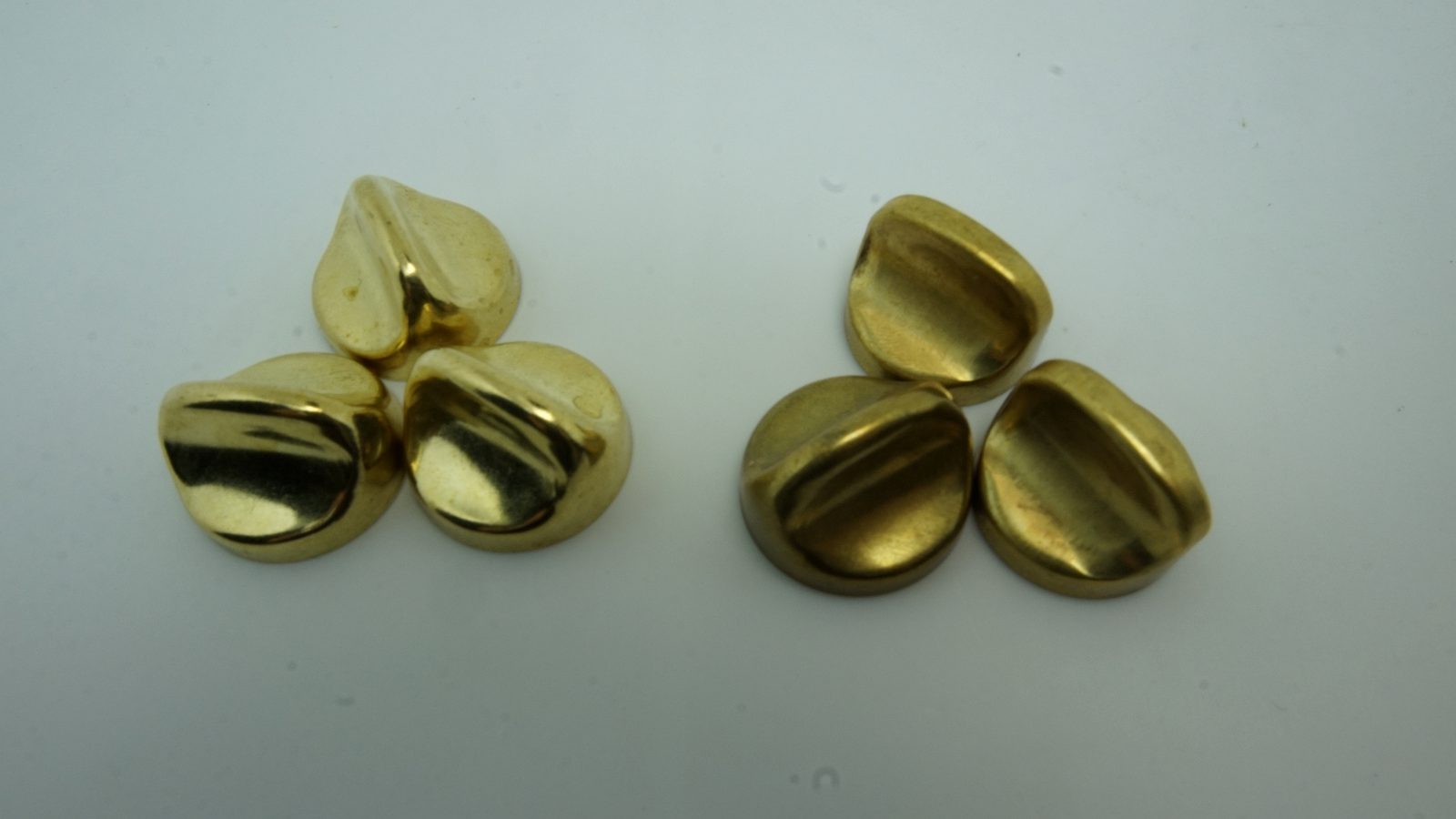

単一工程では浴室金物には不十分な場合があります。粗い鋳物、プレス部品、切削部品は、表面修正工程と輝度向上工程の2段階が必要になることが多いです。強い切削工程だけで最終光沢を得ようとすると、輝きムラやディテールの丸まりが発生します。

• ステージ1: 粗い質感と鋭いエッジを低減するための制御されたバリ取りまたは平滑化。
• ステージ2: 輝度と均一性を向上させるためのより細かい仕上げまたは研磨。
• 最終工程: ウォータースポットや残留物を防ぐため、迅速なすすぎと乾燥。

衝突傷を防ぐための投入管理

浴室金物部品は曲面の装飾表面が多く、打痕が非常に目立ちます。バッチを過充填すると、部品同士が衝突し、手直しが必要な傷が発生する可能性があります。

A バイブレーション仕上げ機 はこれらの部品を効率的に処理できますが、部品対メディア比率は目に見える表面を保護する必要があります。長くまたは重い部品の場合、タブバイブレーター はより制御された動きを提供する場合があります。

よくある避けるべきミス

• 水シミを解決するためにサイクル時間を延ばすこと。
• 最終研磨だけで十分な装飾表面に、攻撃性の高いメディアを使用すること。
• 硬水、汚れたすすぎ水、または乾燥の遅さを無視すること。
• 部品を詰め込みすぎて衝突痕を発生させること。
• テストなしでバリ取り、平滑化、光沢仕上げを1つの工程で行うこと。
• 仕上げ後に穴、ねじ、シール面を確認しないこと。

関連ソリューション

バスルーム金物の仕上げプロセスを改善している場合、以下のページは適切な機械、メディア、コンパウンド、乾燥設備を比較するのに役立ちます：
