亜鉛合金ダイカスト研磨：振動研磨機によるダイライン除去工程の解析

1. 関連するコンポーネント

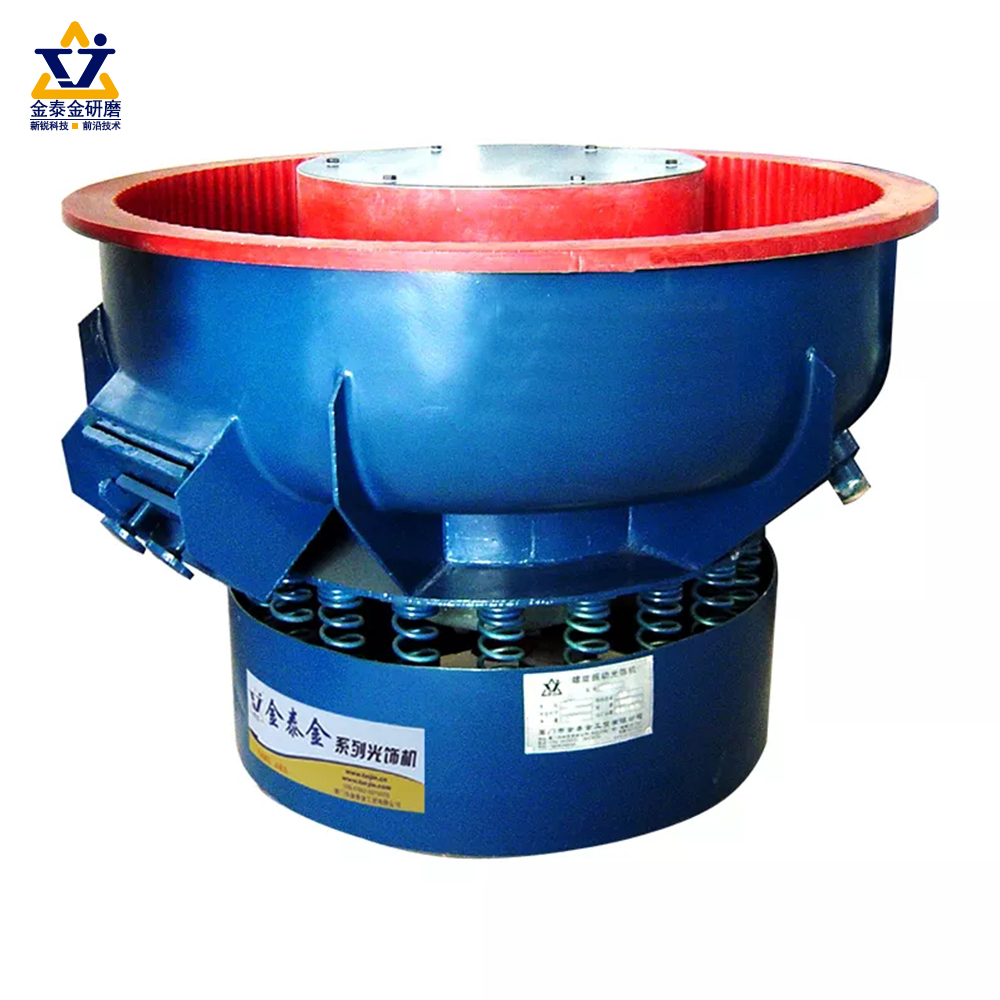

• 振動モーター ：これは機械の心臓部であり、振動を発生させるために必要な電力を供給します。振動の周波数と振幅は、さまざまな加工要件に合わせて調整できます。

• 容器 : 亜鉛合金ダイカスト、研磨材、研磨剤を収納します。容器の形状とサイズは、処理する部品のサイズと数量に応じて異なります。

• 研磨メディア 研磨材には、セラミックペレット、プラスチックチップ、金属ショットなど、様々な種類があります。研磨材の選択は、亜鉛合金の硬度、ダイラインの深さ、そして希望する表面仕上げによって異なります。例えば、亜鉛合金の比較的厚いダイラインを除去するには、硬いセラミック研磨材を使用し、より繊細な仕上げには、柔らかいプラスチック研磨材を選択できます。

• 研磨剤 ：研磨効果を高めるのに役立ちます。潤滑剤として作用し、部品と研磨材間の摩擦を軽減します。また、亜鉛合金の表面と反応してより滑らかな仕上がりを促進する化学物質も含まれています。

2. 研磨プロセス

• 振動仕上げ機の電源を入れると、振動モーターが容器を振動させます。この振動により、研磨材、研磨剤、そして亜鉛合金ダイカストが複雑な三次元パターンを描きながら動きます。研磨材はダイカストの表面を常に擦り、研磨作用によってダイカストのダイラインを徐々に除去していきます。部品が容器内で回転・転がり落ちるため、ダイラインを含むすべての表面が研磨材の研磨作用にさらされます。研磨剤は、小さな粒子の除去を促進し、ダイカストの表面に異物が付着するのを防ぐことで、このプロセスをさらに促進します。

1. 高効率

• 振動研磨機は、大量の亜鉛合金ダイカスト部品を同時に加工できます。これは特に大量生産のシナリオにおいて大きなメリットとなります。例えば、自動車や電子機器用途の亜鉛合金部品を毎日数千個も製造する工場では、振動研磨機を用いることで、比較的短時間でバッチ処理が可能となり、手作業による研磨方法と比較して、全体的な生産スループットを大幅に向上させることができます。

2. 均一な表面仕上げ

• 部品、研磨材、研磨剤の3次元的な動きにより、亜鉛合金ダイカストの全表面が均一に研磨されます。これにより、部品全体にわたって均一な表面仕上げが得られ、手作業やその他の機械研磨方法に見られる研磨ムラのリスクを排除できます。ダイカストのダイラインが平面、曲面、あるいは届きにくい角にある場合でも、振動研磨機はダイラインを効果的に除去し、滑らかで均一な表面を実現します。

3. 費用対効果

• 長期的には、振動研磨機を使用する方が、ダイライン除去において手作業よりも費用対効果が高いと言えます。手作業による研磨には膨大な労働時間が必要となり、人件費が増加します。さらに、手作業による研磨はエラー率を高め、手直しや部品の廃棄につながる可能性があります。一方、振動研磨機は、正しくセットアップすれば最小限の監視で連続稼働が可能です。また、比較的長寿命で、研磨材や研磨剤のコストも、長時間の手作業にかかるコストに比べて一般的に低くなります。

4. 部品の完全性の維持

• 亜鉛合金ダイカストの形状や寸法に損傷を与える可能性のある、一部の強力な機械研磨方法とは異なり、振動研磨機は、穏やかでありながら効果的な研磨作用を利用します。制御された振動と適切な研磨媒体の選択により、部品の元の形状や寸法に大きな変化を与えることなく、ダイラインを確実に除去できます。これは、航空宇宙産業や医療産業で使用されるような、精密な公差が求められる部品にとって非常に重要です。

1. 機械の準備

• まず、亜鉛合金ダイカストのサイズと数量に基づいて適切な振動仕上げ機を選択します。機械が清潔で良好な動作状態であることを確認してください。振動モーター、容器、および関連する制御盤に損傷や故障の兆候がないか確認してください。

• 次に、適切な研磨材と研磨剤を選択します。前述の通り、亜鉛合金の特性とダイラインの深さを考慮してください。例えば、亜鉛合金が比較的柔らかく、ダイラインがそれほど深くない場合は、プラスチックペレットなどの柔らかい研磨材と低刺激性の研磨剤を組み合わせれば十分でしょう。

2. 部品のロード

• 亜鉛合金ダイカスト部品を振動研磨機の容器に入れます。部品が均等に分散されていることを確認し、均一な加工を実現します。容器への過積載は、部品、研磨材、研磨剤の動きに影響を与え、研磨ムラにつながる可能性があるため、避けてください。

3. パラメータの設定

• 亜鉛合金の特性と希望する研磨効果に応じて、振動周波数と振幅を調整してください。一般的に、高い周波数と振幅はダイラインをより強力に除去するために使用され、低い設定はより細かい仕上げに適しています。また、処理時間も設定してください。処理時間は、ダイラインの深さと使用する研磨材の種類によって異なります。通常、処理時間は30分から数時間の範囲です。

4. プロセスの監視

• 振動研磨機の運転中は、研磨工程の進行状況を定期的に確認してください。サンプル部品を目視で確認するか、表面粗さ測定ツールを使用することで確認できます。必要に応じて、パラメータを調整したり、研磨材や研磨剤を追加したりして、目的の結果を得てください。

5. 荷降ろしと後処理

• 研磨工程が完了したら、亜鉛合金ダイカスト部品を機械から慎重に取り出します。適切なふるい分け装置を用いて、部品を研磨材から分離します。取り出し後、残留研磨粒子や研磨剤の残留物を除去するために、部品を徹底的に洗浄する必要がある場合があります。残留物の種類と後続工程の要件に応じて、溶剤洗浄または超音波洗浄を行うことができます。

1. 自動車産業

• 大手自動車部品メーカーは、自動車内装に使用される亜鉛合金部品のダイライン除去に課題を抱えていました。これらの部品は形状が複雑で、手作業による研磨では時間がかかり、仕上がりにばらつきが生じていました。そこで、振動研磨機を導入することで、大量の部品を一括処理できるようになりました。亜鉛合金の特性に基づいて特別に配合された研磨材と研磨剤を使用することで、ダイラインを効果的に除去し、滑らかで高品質な表面仕上げを実現しました。これにより、部品の美観が向上しただけでなく、研磨工程にかかる時間とコストも削減されました。

2. エレクトロニクス産業

• 電子機器用亜鉛合金ハウジングの製造には、精度と完璧な表面仕上げが不可欠です。ある電子機器業界企業は、振動仕上げ機を用いてこれらのハウジングのダイラインを除去しました。表面の欠陥は内部部品の嵌合や製品全体の外観に影響を与える可能性があるため、均一な表面仕上げを実現する機械の能力は非常に重要です。振動仕上げ機の導入により、電子機器業界の厳しい品質基準を満たすことができ、生産効率を大幅に向上させることができました。
