セラミックメディア形状ガイド：円柱、三角形、円錐形および角度カット形状

セラミックメディアの形状選択は、形状名だけに基づく近道ではなく、幾何学的な判断です。円柱、三角形、角度カット形状などのプロファイルは、エッジ、平面、くぼみ、開口部への接触の仕方がそれぞれ異なります。部品図面と、到達または保護する必要がある特徴部から始め、その後、管理されたサンプルトライアルで候補メディアを、詰まり、分離性、仕上げリスクの観点から評価します。

特徴部から始め、メディアカタログから始めない

形状を比較する前に、判断を左右する部品特徴部を明確にします：外側エッジ、広い面、溝、穴、ねじ入口、止まりポケット、薄肉部。また、エッジ変化を許容できる表面と、元の形状を維持しなければならない表面を記録します。ある特徴部に到達できるメディア形状が、別の部分にまたがったり、開口部に詰まったり、外観面に接触痕パターンを残したりする可能性があります。

部品図面を使用して、アクセス可能な最小開口部、および2点または3点での挟み込み条件を特定します。メディアは摩耗し、有効な接触形状は使用中に変化するため、公称メディア寸法だけでは不十分です。開口部や内部特徴部については、別の穴、溝、キャビティ用メディアサイズガイドを参照してください。

一般的なセラミックメディア形状が接触をどのように変えるか

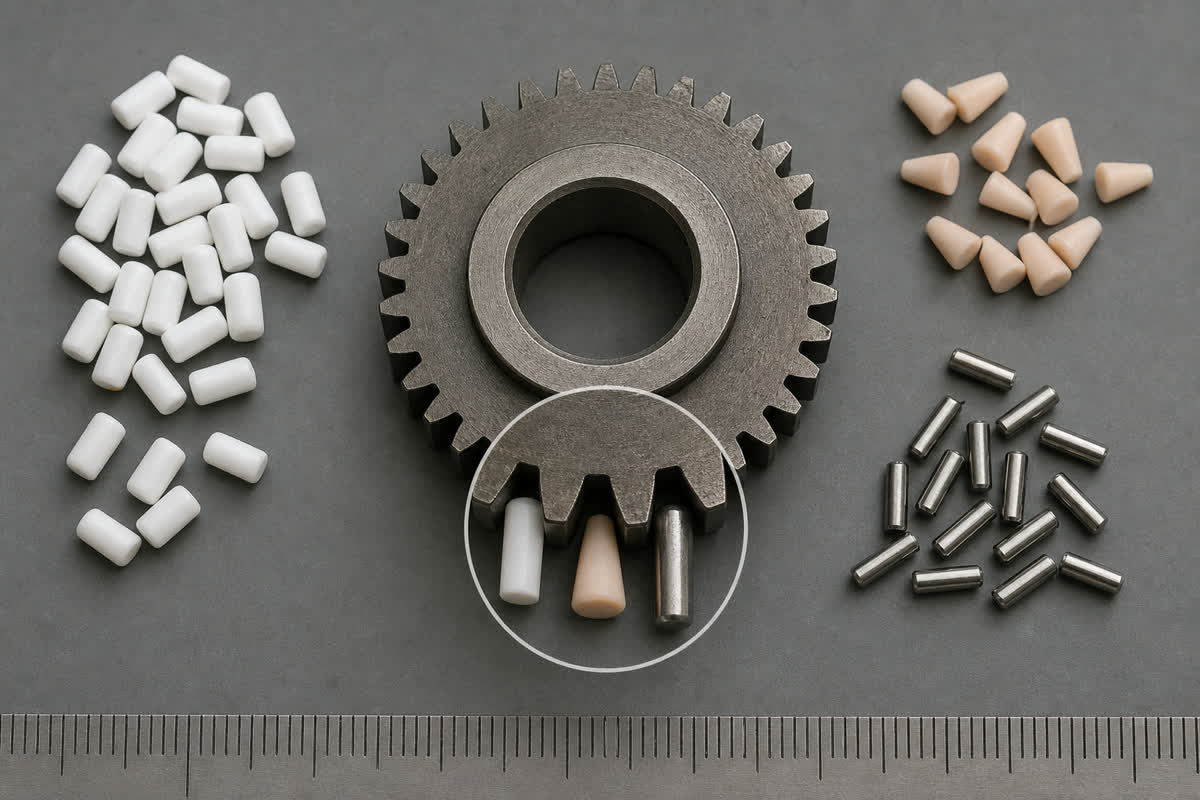

円柱および角度カット円柱

円柱形メディアは、曲面側の接触と端面接触を組み合わせて提供します。角度カットされた端部は、エッジや浅い特徴部に対して、より狭い接触線を形成できます。実際の問題は、円柱が部品の周囲を自由に循環でき、分離できない溝を横切ったり穴に入り込んだりしないかどうかです。

三角形および三角形プロファイル

三角形メディアは、角部と平面を形成します。これにより、試験でエッジ付近や開放されたくぼみへの、より明確なアクセスが必要な場合に有用となることがありますが、同じ形状によって接触が向きに依存します。三角形が特徴部をまたいでくさび状に入り込む可能性、保護面に跡を付ける可能性、摩耗時に閉じ込められる可能性を確認してください。

円錐形およびテーパープロファイル

テーパー形状のメディアは、長さ方向に異なる接触幅で開口部に接近できます。ただし、それはすべてのくぼみに安全に入ることを意味しません。全体のプロファイルを開口部、深さ、退出経路と比較し、各試験段階後にブリッジ形成やくさび状態を確認してください。

星形およびその他の複雑なプロファイル

複雑なプロファイルは複数の接触点を提供しますが、適合性と分離挙動は部品に大きく依存します。より攻撃的に見えるという理由だけで選択しないでください。そのアームや突起が貫通穴、溝、ねじ、薄い特徴部に引っ掛からないことを確認し、摩耗後のプロファイルでも分離可能であることを検証してください。

形状はメディア選択の一要素にすぎません

セラミック配合、研磨挙動、密度、サイズ、摩耗状態、機械の動きはすべて結果に影響します。水やコンパウンド条件も、搬送、清浄度、残留物に影響を与えます。形状比較は、完全な工程レシピではなく、1つの管理された変数として扱ってください。セラミックメディアカテゴリは材料に関する議論の方向付けに役立ちますが、部品固有の試験に置き換わるものではありません。

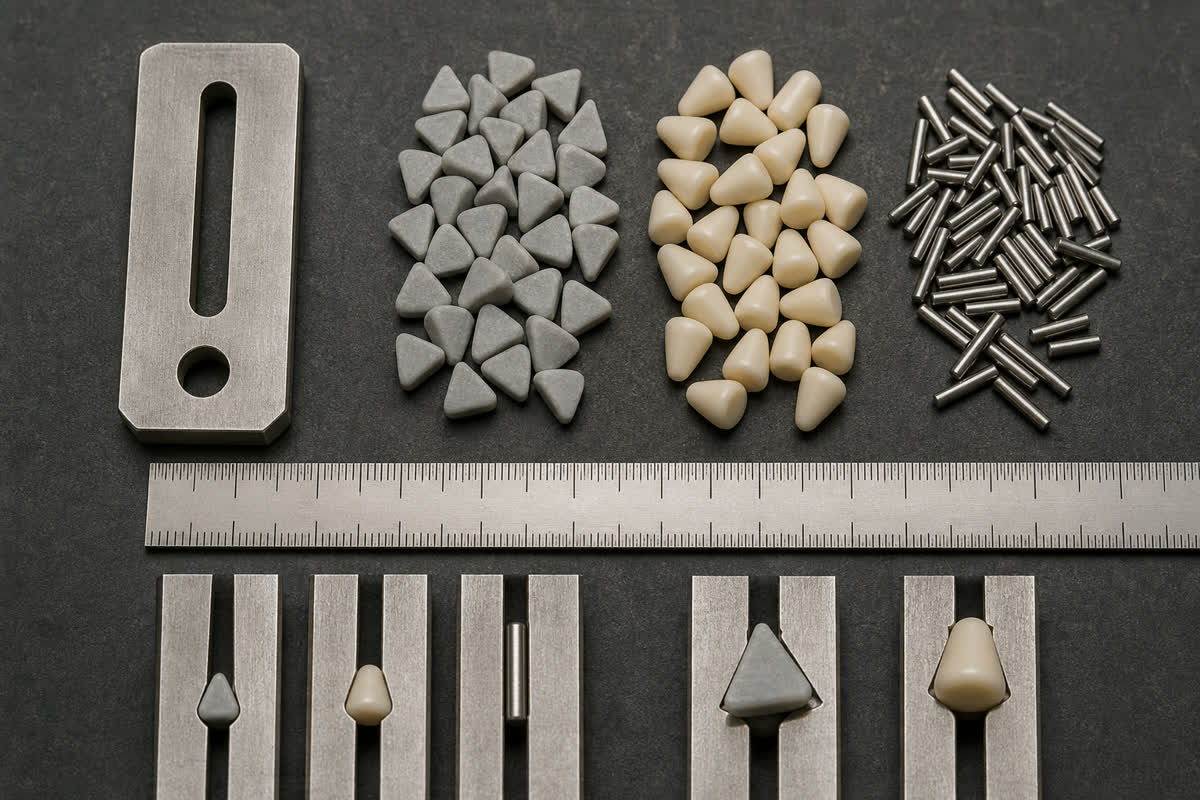

仕上げ試験の前に詰まりおよび分離性の判定基準を使用する

1. 未使用の候補メディアを、清浄なサンプル部品上の重要な開口部やくぼみに当てて確認します。
2. 複数の向きで、ブリッジ形成、くさび状態、貫通穴への挟まりを確認します。
3. 代表的な摩耗済みメディア、または保守的な摩耗サイズ想定を使用して、適合性確認を繰り返します。
4. 部品とメディアをどのように分離するか、また詰まった部品をどのように検出するかを確認します。
5. その後にのみ、小規模な管理バッチを実行し、保護面と対象面の両方を検査します。

部品同士の接触が主なリスクである場合、メディア形状は制御要素の1つにすぎません。荷重、メディア被覆率、動きを部品同士の損傷防止ガイドを使用して確認してください。

再現可能な比較試験を記録する

候補形状を比較する間は、部品ロット、投入時の状態、機械、荷重、コンパウンド条件、検査方法を一定に保ちます。重要な特徴部を前後で撮影し、メディアの識別情報と摩耗状態を記録し、表面結果を受け入れる前に残留メディアを検査します。最終的なメディア選択は、外観だけではなく、必要なエッジおよび表面状態と信頼できる分離性に基づくべきです。

よくある質問

すべての部品に最適なセラミックメディア形状は1つありますか？

いいえ。有効な接触パターンと詰まりリスクは、部品形状、保護面、工程動作、メディア状態によって異なります。

メディアは穴や溝より小さくする必要がありますか？

必ずしもそうではありません。入ることができる部品は詰まる可能性があり、一方で大きな部品は開口部をまたいでブリッジを形成することがあります。完全な形状、向き、摩耗範囲、分離方法を評価してください。

メディア形状だけで最終的な表面仕上げを決定できますか？

いいえ。メディアの配合、サイズ、摩耗状態、機械の動き、コンパウンドの状態、開始時の表面状態も影響します。管理された試験で組み合わせを確認してください。

摩耗したメディアはいつ再確認すべきですか？

摩耗によって重要な穴、スロット、凹部に対する適合性が変化した場合、また摩耗した形状が分離性能や工程の一貫性を損なう前に再確認してください。

形状に基づくメディア試験を依頼する

送信してください SurfacePolish 部品図面または鮮明な写真、材質、受け入れ時のバリや表面状態、保護が必要な特徴部、重要な開口部、バッチ数量、検査方法をお送りください。それらの詳細を使用して、万能なレシピを前提とせずに、候補となるメディア形状と管理されたサンプル試験チェックリストを定義できます。
