プロセストラブルシューティング

振動仕上げ後に部品に水染みが発生する理由とその対処法

表面仕上げの欠陥は、多くの場合、単一の根本原因ではなく、複数のプロセス変数の相互作用によって発生します。実際の問題を特定する体系的なアプローチは、時間、メディア、コンパウンドの無駄を減らし、より迅速なプロセス修正につながります。

表面欠陥が仕上げ後に現れる場合、その原因は単一の変数であることはまれです。ほとんどの仕上げ問題は、メディア状態、機械設定、コンパウンド濃度、水質、および部品の投入量の相互作用によって発生します。最も可能性の高い順に変数を確認する体系的な診断アプローチは、試行錯誤よりも迅速に問題を解決します。

診断テーブル：症状と根本原因の対応

ステップ別診断ワークフロー

以下の順序で実行します。ほとんどの欠陥は最初の3つの変数によって引き起こされるため、そこで止めることで時間を節約できます:

1. まずメディアの状態を確認する。 摩耗、汚染、または不適切なサイズのメディアは、他のどの要因よりも多くの欠陥を引き起こします。メディアは清潔で適切に分別されており、最大キャビティ寸法の少なくとも1.5倍のサイズである必要があります。
2. コンパウンド濃度と流量を確認する。過少なコンパウンドは切削作用を低下させます。過剰なコンパウンドは過度の泡や残留物を発生させます。コンパウンドポンプ、ノズル位置、希釈比率を確認します。
3. 水質を確認する。硬水、高塩素水、または未ろ過の再利用水は、シミ、スポット、不均一な光沢の原因になります。
4. 機械設定を確認する。速度、振幅、サイクル時間はメディアおよびコンパウンドと相互作用します。フルスピードで稼働する機械は、精密仕上げには過度にアグレッシブな場合があります。
5. 部品の投入量と分離を確認する。過剰投入された機械は部品同士の損傷を引き起こします。過少投入ではエネルギーが無駄になり、サイクル時間が延びます。

仕上げ問題を診断する際のよくある間違い

• サイクル時間のみを延長すること。時間を長くすると、根本原因がメディアやコンパウンドにある場合、熱、エッジの丸まり、部品同士の損傷が増加する可能性があります。
• すぐによりアグレッシブなメディアに切り替えること。より小さいメディアサイズまたは異なる形状は、表面損傷のリスクなしに問題を解決することがよくあります。
• メディアの清浄度を無視すること。汚れたメディア、混在したメディアタイプ、またはボウル内の金属粉は、本来研磨されるべき部品に傷をつける可能性があります。
• テストサイクルを省略すること。本番フル生産に移行する前に、必ず小規模サンプルバッチを実行してプロセスを確認します。
• 機械の過剰投入。1バッチに部品を入れすぎると、衝撃損傷、不均一仕上げ、およびサイクル時間の増加を引き起こす可能性があります。
• 濡れた状態で部品を評価すること。水膜は乾燥するまで傷や残留物を隠すことがあります。適切な照明下で乾燥後に検査してください。

プロセス設定のビジュアルリファレンス

画像には、ブレーキパッドとして知られる銀色の金属部品のペアが黒い表面上に示されています。部品は金属製で光沢のある仕上げです。それらは対称的に配置されており、それぞれの部品は

プロセスの実例を見る

実際の生産環境で表面仕上げ装置が部品を処理する様子をご覧ください:

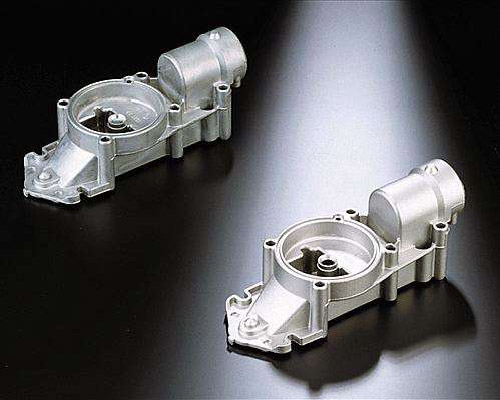

この画像は、黒い表面上に置かれたアルミダイカスト部品のペアを示しています。部品は銀色で、光沢のある仕上げです。対称的な配置で並べられており、それぞれの部品はわずかにオーバー
