プロセスのトラブルシューティング

バイブレータ仕上げ後に部品に水シミが発生する理由とその対処方法

表面仕上げの欠陥は、多くの場合、単一の根本原因ではなく、複数のプロセス変数の相互作用によって引き起こされます。実際の問題を体系的に特定することで、時間、メディア、コンパウンドの無駄を減らし、より迅速なプロセス修正につながります。

表面欠陥が仕上げ後に発生する場合、その原因は単一の変数であることはほとんどありません。ほとんどの仕上げ問題は、メディアの状態、機械設定、コンパウンド濃度、水質、部品の投入量の相互作用によって生じます。体系的な診断アプローチ（発生確率の高い順に変数を確認する方法）は、試行錯誤よりも迅速に問題を解決します。

診断テーブル：症状と根本原因の対応

ステップバイステップ診断ワークフロー

以下の手順を順番に実施します。ほとんどの欠陥は最初の3つの変数によって引き起こされるため、そこで停止することで時間を節約できます:

1. メディアの状態を最初に確認する。 摩耗、汚染、または不適切なサイズのメディアは、他のどの変数よりも多くの欠陥を引き起こします。メディアは清潔で適切に選別され、最大キャビティ寸法の少なくとも1.5倍のサイズである必要があります。
2. コンパウンド濃度と流量を確認する。 少なすぎるコンパウンドは切削作用を低下させます。多すぎると過剰な泡や残留物を生みます。コンパウンドポンプ、ノズル位置、希釈比を確認します。
3. 水質を確認する。 硬水、高塩素水、または未ろ過のリサイクル水は、シミ、スポット、不均一な光沢の原因となります。
4. 機械設定を確認する。 速度、振幅、サイクル時間はメディアとコンパウンドに影響します。フルスピードで稼働する機械は、精密仕上げには過度にアグレッシブな場合があります。
5. 部品の投入量と分離状態を確認する。 過剰投入は部品同士の衝突を引き起こします。投入不足はエネルギーを無駄にし、サイクル時間を延ばします。

仕上げ問題の診断における一般的なミス

• サイクル時間だけを延長すること。 根本原因がメディアやコンパウンドにある場合、時間延長は熱の増加、エッジの丸まり、部品同士の損傷を悪化させる可能性があります。
• すぐによりアグレッシブなメディアに切り替えること。 多くの場合、小さなサイズや異なる形状のメディアが、表面損傷のリスクなしに問題を解決します。
• メディアの清浄度を無視すること。 汚れたメディア、混合メディア、またはボウル内の金属粉は、本来研磨されるべき部品に傷を付ける可能性があります。
• テストサイクルを省略すること。 本番生産量に移行する前に、必ず小規模サンプルバッチでプロセスを確認してください。
• 機械を過負荷にすること。 1バッチに部品を入れすぎると、衝撃損傷、不均一な仕上げ、サイクル時間の増加を引き起こします。
• 濡れた状態で部品を評価すること。 水膜は乾燥するまで傷や残留物を隠してしまいます。適切な照明下で乾燥後に検査してください。

プロセス設定のビジュアル参考

画像は、ブレーキパッドとして知られる銀色の金属部品のペアを黒い表面上に示しています。これらの部品は金属製で、光沢のある仕上げが施されています。対称的に配置されており、それぞれの部品は

プロセスの実例を見る

実際の生産環境で表面仕上げ装置が部品をどのように処理するかをご覧ください:

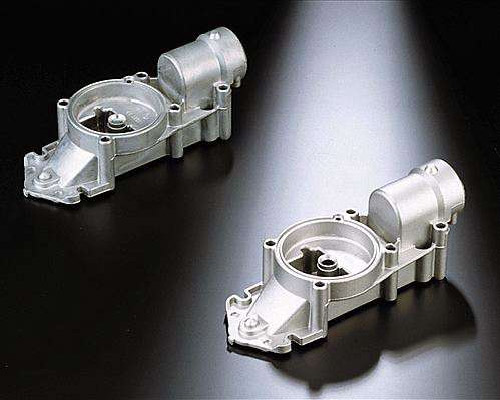

画像は黒い表面上に置かれたアルミダイカスト部品のペアを示しています。部品は銀色で光沢のある仕上げです。それぞれの部品は対称的なパターンで配置されており、各部品はわずかに重なっ
