表面仕上げ

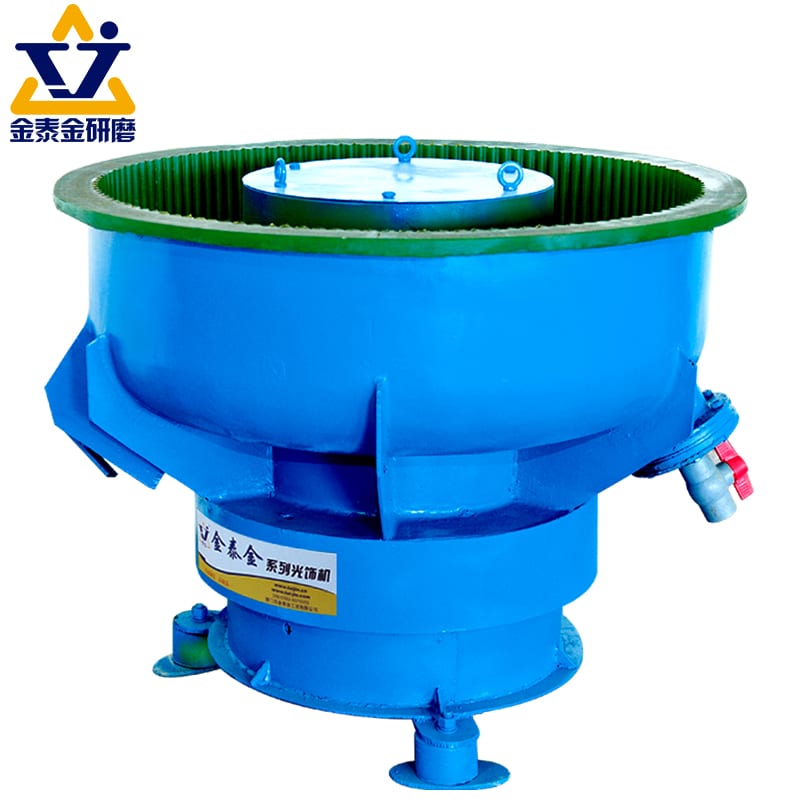

バッチ生産向けのバイブレータ式仕上げ機の選び方

メーカーが表面仕上げの課題に直面したとき、根本原因は最初に想定しているものとは異なることが多い。タンブリング後の部品は結果にばらつきがあり、一部は問題ないように見える一方で、再加工やスクラップが必要な欠陥が見られるものもある。これらの問題を解決する鍵は、結果を実際に左右しているプロセス変数を理解することにある。

仕上げプロセスは、メディアの種類、機械設定、コンパウンドの化学特性、水質、ワーク投入量、後工程の取り扱いなど、複数の相互に作用する変数で構成されている。いずれか一つの変数が適切でないと、バッチ全体に影響が及ぶ可能性がある。試行錯誤による調整ではなく、体系的な診断アプローチを用いることで、より迅速な解決と一貫した結果が得られる。

本当の問題：実際に何が問題なのかを特定する

部品に表面欠陥が発生した場合、自然な反応としてすぐに何かを変更したくなる。しかし、どのプロセス変数が問題を引き起こしているのかを理解していないままでは、その変更がかえって状況を悪化させることが多い。最初のステップは、欠陥を正確に特定することである。

• 表面粗さまたはスクラッチ： メディアが過度に攻撃的であるか、汚染されているか、またはサイクル時間が長すぎる。
• 打痕または衝撃痕： ワーク同士の接触が過度であるか、メディア対ワーク比の調整が必要である。
• 変色または残留物： コンパウンド濃度、水質、または乾燥プロセスに注意が必要である。
• 角の丸まりまたはディテールの消失： 過加工またはメディア形状が部品の特徴に対して大きすぎる。

工程変更を行う前に、適切な照明下で部品を検査し、正確な欠陥の種類を特定してください。研磨の問題に見えるものが、実際には切削または洗浄の問題である場合があります。

診断表：症状を根本原因に対応させる

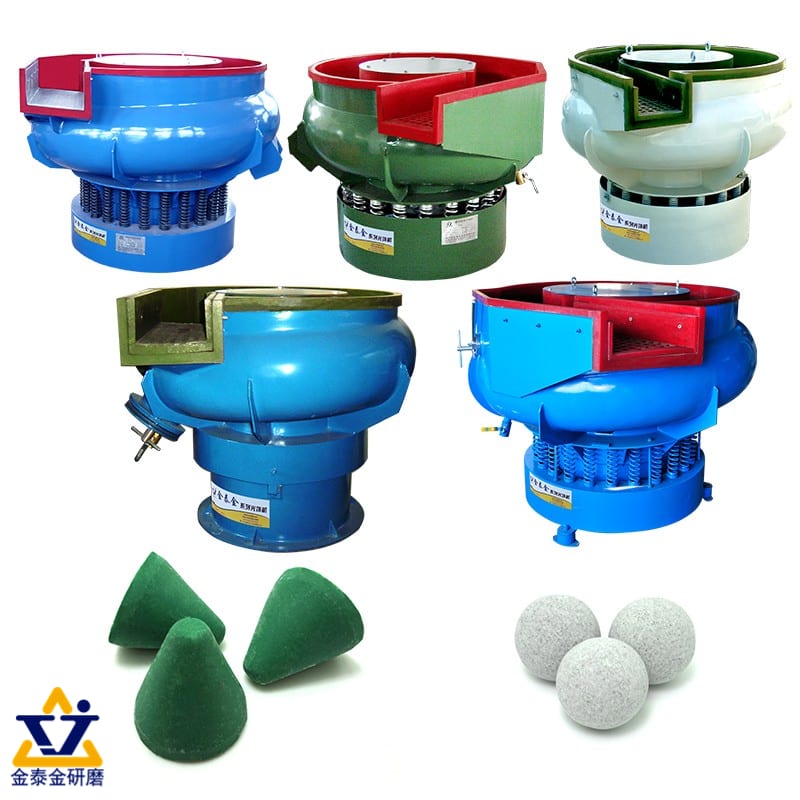

メディアおよびコンパウンドの選定：プロセスを材料に適合させる

適切なメディアの選定は、正しい機械パラメータの設定と同様に重要です。メディアの種類、サイズ、形状が表面の仕上げ具合を左右し、コンパウンドの化学特性が切削作用、洗浄、最終的な明るさを制御します。

• 重度のバリ取りの場合: セラミックメディア は鉄系金属およびより硬い合金に対して強力な切削力を提供します。
• 柔らかい金属および繊細な部品の場合: プラスチックメディア は、微細形状を保護するクッション性のある切削作用を提供します。
• 光沢仕上げの場合: 適合する 仕上げコンパウンドを組み合わせることで、所望の粗さと明るさの両方を実現します。

プロセスの実演を見る

実際の生産環境で表面仕上げ装置が部品を処理する様子をご覧ください：

仕上げ後は、次工程に進む前に、適切な照明下で部品を検査し、表面の均一性、エッジ品質、および全体的な明るさを確認してください。

制御された仕上げシーケンスを構築する

最良の結果を得るためには、単一の長いサイクルで最終仕上げを達成しようとするのではなく、工程を段階的に構築してください。段階的なアプローチにより、各変数を個別に制御し、次の工程に進む前に結果を検証できます。

よくあるミスとその回避方法

• サイクルタイムの延長のみ。 時間を延ばすと、根本原因がメディアやコンパウンドにある場合、熱の増加、エッジの丸まり、部品同士の損傷が発生する可能性があります。
• すぐにより攻撃的なメディアに切り替えること。 より小さなメディアサイズや異なる形状に変更することで、表面損傷のリスクを負わずに問題が解決することがよくあります。
• メディアの清浄度を無視すること。 汚れたメディア、混合されたメディアタイプ、またはボウル内の金属粉は、本来研磨されるべき部品に傷を付ける可能性があります。
• テストサイクルを省略すること。 まず小規模のサンプルバッチを必ず実行し、本生産量に移行する前にプロセスを確認してください。
• 機械の過負荷。 1回のバッチに部品を詰め込みすぎると、衝突による損傷、仕上がりのムラ、サイクルタイムの長時間化を引き起こす可能性があります。
• 濡れた状態で部品を判断する。 水膜は乾燥して初めて現れる傷や残留物を隠してしまう可能性があります。適切な照明の下で乾燥後に検査してください。
