プロセスのトラブルシューティング

エッジを傷つけずにCNCアルミ部品のバリを除去する方法

表面仕上げの欠陥は、多くの場合、単一の根本原因ではなく、複数のプロセス変数の相互作用によって引き起こされます。体系的に実際の問題を特定するアプローチは、時間、メディア、コンパウンドの無駄を減らし、より迅速なプロセス修正につながります。

表面欠陥が仕上げ後に現れる場合、その原因が単一の変数であることはまれです。ほとんどの仕上げ問題は、メディアの状態、機械設定、コンパウンド濃度、水質、部品の投入方法などの相互作用によって発生します。変数を発生確率の高い順に確認する体系的な診断アプローチは、試行錯誤による調整よりも迅速に問題を解決します。

診断表：症状と根本原因の対応

段階的な診断ワークフロー

以下の手順を順に実施します。ほとんどの欠陥は最初の3つの変数によって引き起こされるため、そこで止めることで時間を節約できます：

1. まずメディアの状態を確認する。 摩耗、汚染、または不適切なサイズのメディアは、他のどの変数よりも多くの欠陥を引き起こします。メディアは清潔で適切に選別され、最大キャビティ寸法の少なくとも1.5倍のサイズであるべきです。
2. コンパウンド濃度と流量を確認する。 コンパウンドが少なすぎると切削作用が低下します。多すぎると過剰な泡や残留物を生みます。コンパウンドポンプ、ノズル位置、希釈率を確認してください。
3. 水質を確認する。 硬水、高塩素、またはろ過されていない再利用水は、シミ、スポット、均一でない光沢の原因になります。
4. 機械設定を確認する。 速度、振幅、サイクル時間はメディアとコンパウンドと相互作用します。フルスピードで稼働する機械は、精密仕上げには過度に攻撃的である可能性があります。
5. 部品の投入量と分離を確認する。 過負荷の機械は部品同士の損傷を引き起こします。過少負荷の機械はエネルギーを無駄にし、サイクル時間を延長します。

仕上げ問題の診断における一般的な間違い

• サイクル時間の延長のみを行うこと。 時間を延ばすだけでは、根本原因がメディアやコンパウンドにある場合、熱の増加、エッジの丸まり、部品同士の損傷を悪化させる可能性があります。
• すぐにより攻撃的なメディアに切り替えること。 より小さいメディアサイズや異なる形状が、表面損傷のリスクを負わずに問題を解決することがよくあります。
• メディアの清浄度を無視すること。 汚れたメディア、混合されたメディアタイプ、またはボウル内の金属粉は、本来研磨されるべき部品に傷をつける可能性があります。
• テストサイクルを省略すること。 常に小規模なサンプルバッチを実行し、本番全量に移行する前にプロセスを確認してください。
• 機械の過負荷。 過剰な部品投入は衝撃損傷、不均一な仕上げ、長いサイクル時間を引き起こす可能性があります。
• 濡れた状態で部品を評価すること。 水膜は乾燥するまで傷や残留物を隠すことがあります。適切な照明下で乾燥後に検査してください。

プロセス設定の視覚的参照

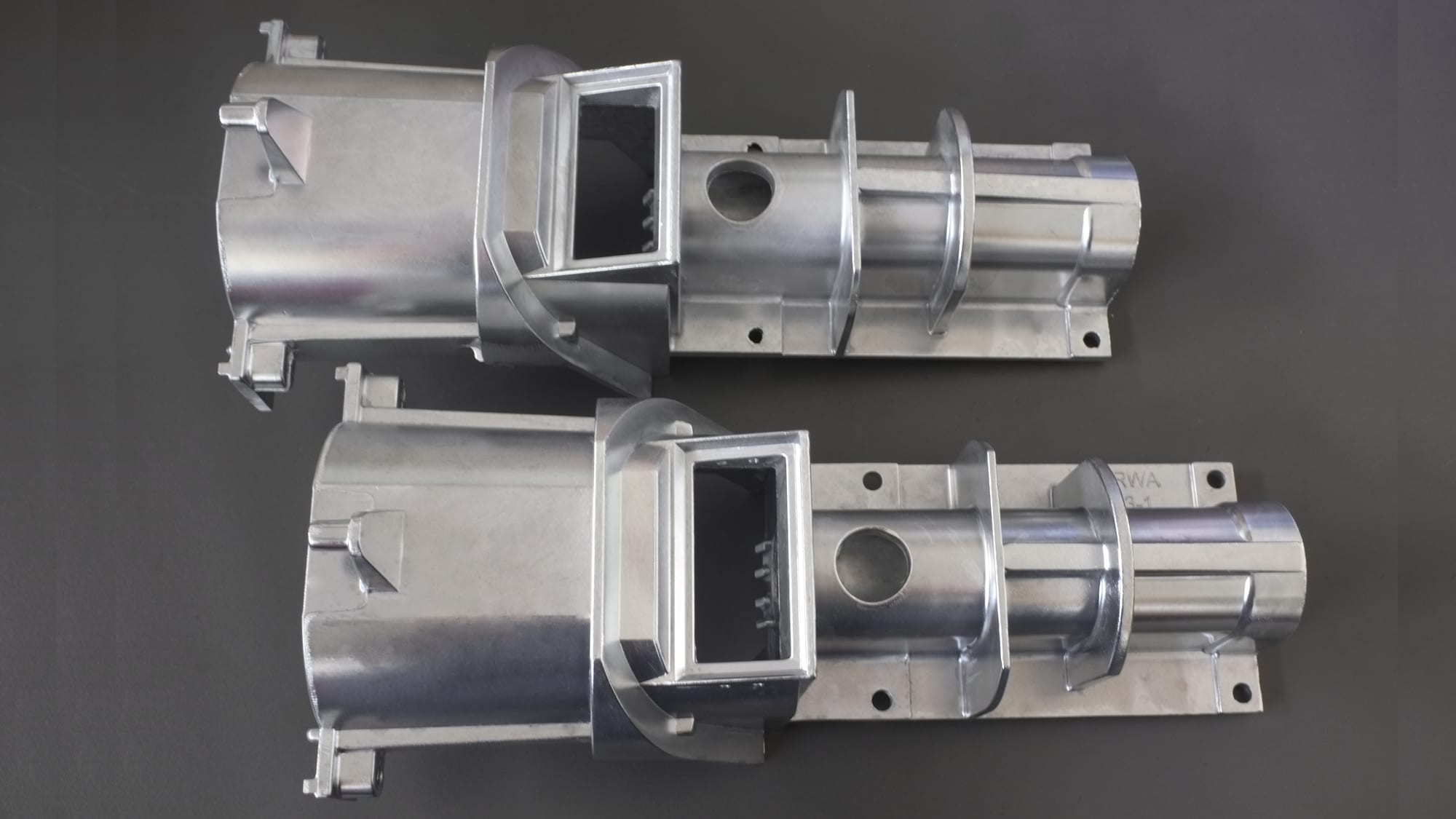

アルミダイカスト部品のペアがグレーの背景の上にある画像です。部品は金属製で、金属光沢があります。最大の部品がt

プロセスの実際の様子を見る

表面仕上げ装置が実際の生産環境で部品を処理する様子をご覧ください：

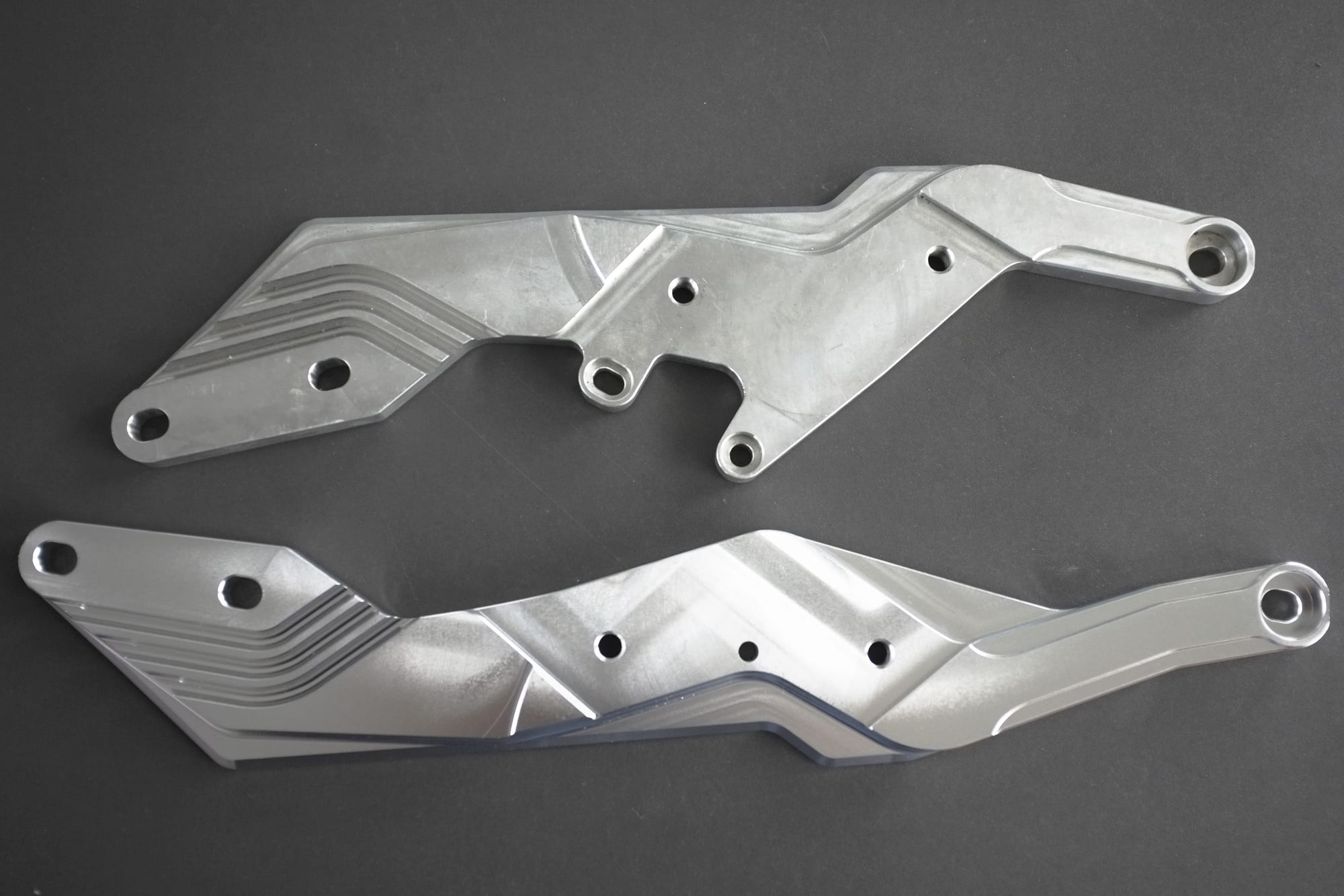

画像はヤマハ YZF-R1 用のアルミ製リアロアコントロールアームのペアが黒い表面の上に置かれている様子を示しています。金属部品はシルバー色で、洗練された現代的なデザインです。
