機器選定ガイド

金属バリ取りに適したタンブリングメディアの選び方

生産要件に適した機器の選定には、単に機械仕様を部品寸法に一致させる以上の要素が含まれます。プロセスタイプ、メディアの適合性、コンパウンド供給、サイクルタイム、および後処理ワークフローはすべて、仕上げシステムが要求されたスループットで安定した品質を提供できるかどうかに影響します。

適切な仕上げ機器の選定は、部品品質、サイクルタイム、および運用コストに直接影響します。多くのメーカーは部品サイズやバッチ量のみに基づいて機械を選定し、部品形状、目標表面、材料の感受性、または機械タイプとメディア運動の相互作用を考慮していません。重い鋳鋼部品に適した機械は薄肉アルミ部品を損傷する可能性があり、小ロット向けのタンブラーは連続生産には非経済的となる場合があります。

選定プロセスは4つの質問から始めるべきです：部品の材質と初期状態は何か？必要な表面仕上げは何か（バリ取り、研磨、バニッシング、またはそのすべて）？バッチサイズと生産レートはどの程度か？そして部品は衝撃、絡み付き、またはメディアの詰まりに対して敏感か？これらの答えが、どの機械タイプ、メディア、およびプロセスパラメータが有効かを決定します。

部品タイプ別の機械選定基準

各機械タイプは異なるメディア運動パターンを生み出し、それが処理できる部品を決定します。以下の表は主要な選定要因を比較したものです：

各機械タイプにおけるメディアおよびコンパウンド選定

機械タイプが選定された後、次の決定はメディアの形状、サイズ、材質、およびコンパウンドです。メディアは機械の運動パターンと部品表面要件の両方に適合する必要があります。振動仕上げ機はあらゆるメディアタイプに対応します。バレルタンブラーは自由に転がる小さめのメディアに最適です。ディスクフィニッシャーは遠心力に耐えて破損しないメディアが必要です。磁気フィニッシャーは細かいスチールまたはステンレスのピンおよびボールを使用します。

• バリ取りの場合： sharp-edged セラミックメディア を使用し、すべての部品形状に届きつつキャビティに詰まらないサイズにします。
• 研磨の場合： switch to プラスチックメディア または微細セラミックを使用し、目標表面粗さを達成するために適切なコンパウンドと組み合わせます。
• バニッシングの場合： use スチールメディア をバレルまたは振動仕上げ機で使用し、圧縮表面仕上げと光沢のある外観を得ます。
• 乾燥の場合： 湿式処理後に 乾式仕上げメディア を専用乾燥機または振動乾燥機で使用します。

仕上げ機器選定時の一般的なミス

• 部品重量のみに基づいて機械容量を選定すること。 部品形状は重量だけでなく、互いに損傷しないようにどれだけの部品が収まるかを決定します。長尺部品、薄肉部品、絡み合う形状はより低い充填密度を必要とします。
• 部品の特徴を確認する前にメディアサイズを選定する。穴やスロットに収まるメディアはそこに詰まることがある。最も小さい空洞を測定し、その寸法より大きいメディアを選ぶ。
• 1台の機械でバリ取りと研磨を同じようにこなせると考えること。バリ取りには攻撃性の高いメディアと速い動きが必要である。研磨にはより細かいメディアと穏やかな作用が必要である。可変速機は役立つが、ある程度の妥協は避けられない。
• コンパウンドの供給と循環を無視すること。コンパウンドポンプを備えていない機械では手動投入が必要となり、濃度や表面仕上がりの一貫性が損なわれる。
• 分離と乾燥を計画しないこと。メディアから部品を手作業で分離すると労働コストが増え、生産が遅くなる。統合型の分離システムは大量生産では投資回収できる。

プロセス設定のビジュアルリファレンス

画像には金属フレーム用のobd-cjg480ドライポリッシャーが写っており、画面にテキストと数値が表示されている。画像の右下にはロゴがある。

プロセスの実際の動作を見る

実際の生産環境で表面仕上げ設備が部品をどのように処理するかを見る：

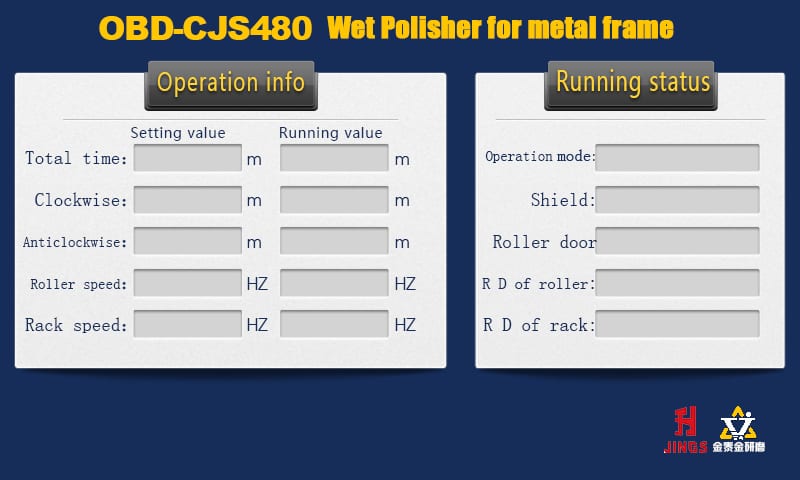

画像にはテキストと数値が表示された画面と、右下のロゴがある。テキストには「obd-cs480 wet polisher for metal frame」と書かれており、この画像が金属フレーム用のウェットポリッシャーであることを示している。
